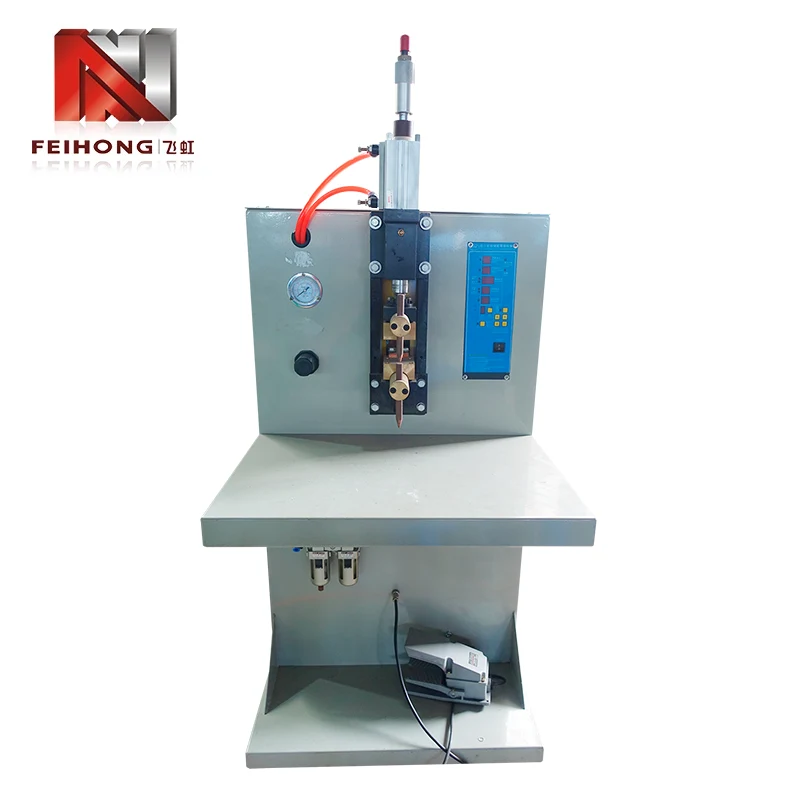

Soldador de ponto de armazenamento de energia de descarga de capacitor

O soldador de ponto de armazenamento de energia de descarga de capacitor da Feihong é projetado especificamente para a fabricação de tubos de aquecimento elétrico, onde o fio de resistência deve ser unido com segurança aos postes de chumbo e terminais. Como fornecedor líder de linhas completas de produção de tubos de aquecimento, a Feihong integra esta estação de soldagem com outros equipamentos principais. A máquina opera em 380V trifásico, 220V trifásico ou 220V monofásico, com potência nominal de 2KVA e faixa de tensão de capacitor ajustável de 0-435V. Seu princípio de descarga de capacitor armazena energia e a libera em um pulso controlado, produzindo ligações metalúrgicas fortes com zonas mínimas afetadas pelo calor. Com um rendimento comprovado de 30.000 peças por turno, esta máquina de solda garante um alto volume de produção, mantendo ao mesmo tempo uma qualidade de junta consistente.

Princípio de soldagem central

O soldador por ponto de armazenamento de energia por descarga de capacitor opera com um princípio comprovado que o diferencia dos soldadores convencionais por resistência CA ou CC. Em vez de fluxo contínuo de corrente, ele carrega um banco de capacitores até uma tensão predefinida e depois descarrega a energia armazenada através dos eletrodos de soldagem em milissegundos. Essa abordagem oferece diversas vantagens distintas.

• 1. Liberação instantânea de energia:o banco de capacitores fornece um pulso de alta corrente (até milhares de amperes) em uma fração de ciclo, criando um calor concentrado no ponto de contato para uma fusão rápida.
• 2. Controle independente de energia e tempo:as configurações de tensão (0-435 V) regulam diretamente a energia armazenada, enquanto a duração da descarga é fixada pelas características do capacitor, eliminando ajustes complexos de temporização.
• 3. Dissipação de calor reduzida:como o pulso é extremamente curto, o material circundante permanece frio, evitando a oxidação ou o recozimento do fio de resistência e dos terminais.
• 4. Formação consistente de pepitas de solda:cada descarga fornece energia idêntica, garantindo que cada solda tenha a mesma profundidade e resistência de penetração, independentemente da habilidade do operador.

Este princípio torna o soldador particularmente adequado para a fabricação de tubos de aquecimento, onde a consistência da solda afeta diretamente a resistência elétrica e a longevidade do produto final.

Comparação de desempenho com soldadores tradicionais

Ao comparar o soldador com alternativas convencionais, diversas métricas importantes de desempenho destacam sua superioridade. A tabela a seguir compara esta máquina com soldadores de resistência CA e CC típicos usados ​​em aplicações semelhantes.

Esta comparação demonstra que o soldador a ponto de armazenamento de energia por descarga de capacitor oferece um equilíbrio único entre precisão, eficiência e confiabilidade, tornando-o a escolha preferida para fabricantes de tubos de aquecimento que exigem qualidade de junta consistente em longos ciclos de produção.

Cenários de aplicação

O soldador é amplamente aplicado na produção de tubos de aquecimento elétrico, mas sua versatilidade se estende a outras tarefas de união de metais. Feihong® projetou esta máquina para se adaptar a várias peças de trabalho, mantendo suas principais vantagens.

• 1. Fio de resistência para barra de chumbo:a aplicação primária, garantindo conexões de baixa resistência para elementos de aquecimento utilizados em aquecedores de água, fornos e fornos industriais.
• 2. Conduza o poste ao terminal:essencial para a montagem de blocos terminais onde a resistência mecânica e a condutividade elétrica são críticas.
• 3. Soldagem de chapa metálica de calibre fino:adequado para suportes, blindagens e montagens de sensores de até 1,5 mm de espessura, usando configurações de tensão reduzidas.
• 4. Soldagem por pontos de pequenos componentes:pode ser usado para fixação temporária ou pré-montagem na fabricação automotiva e de eletrodomésticos.

Esses cenários se beneficiam da capacidade do soldador de fornecer um pulso preciso e repetível que minimiza a distorção térmica, um problema comum nos métodos de soldagem de corrente contínua.

Garantia de qualidade e testes de fábrica

A Feihong® fabrica equipamentos para tubos de aquecimento desde 1992, operando seis oficinas dedicadas para usinagem, montagem elétrica, testes e logística. Cada soldador passa por rigorosos controles de qualidade para garantir que atenda às demandas da produção contínua.

• 1. Rastreabilidade de componentes:todos os capacitores, válvulas pneumáticas e transformadores são provenientes de fornecedores certificados e inspecionados na chegada.
• 2. Controle do processo de montagem:cada máquina é construída por técnicos experientes seguindo instruções de trabalho padronizadas, com inspeções intermediárias em cada etapa.
• 3. Teste de burn-in de 24 horas:antes do envio, cada unidade executa um ciclo de soldagem contínuo com cargas de produção simuladas para verificar a estabilidade e a consistência da solda.
• 4. Certificado de calibração:cada máquina vem com um relatório de teste mostrando a precisão real da tensão do capacitor, a força do eletrodo e o tempo de ciclo.

Este sistema abrangente de garantia de qualidade garante que cada soldador que sai da fábrica Feihong® tenha um desempenho confiável desde o primeiro dia, com o mínimo esforço de comissionamento necessário.

Personalização e suporte pós-venda

Feihong® entende que cada linha de produção possui requisitos únicos. Para o soldador por pontos de armazenamento de energia por descarga de capacitor, oferecemos diversas opções de personalização e um pacote pós-venda robusto para manter suas operações funcionando perfeitamente.

• 1. Projeto do eletrodo:podemos fabricar formatos e materiais de eletrodos personalizados com base na geometria da peça e nas especificações de soldagem.
• 2. Ajuste da faixa de tensão:mediante solicitação, o banco de capacitores pode ser ajustado para requisitos de tensão específicos fora da faixa padrão de 0-435V.
• 3. Instalação e treinamento:oferecemos supervisão no local e treinamento de operadores, juntamente com guias e manuais detalhados em vídeo.
• 4. Disponibilidade de peças de reposição:mantemos um estoque local de eletrodos, vedações, capacitores e placas de controle para minimizar o tempo de inatividade.
• 5. Garantia:Cobertura de 12 meses para todos os componentes elétricos e mecânicos (excluindo consumíveis).

Com as décadas de experiência e compromisso da Feihong® com o suporte ao cliente, você pode confiar em nós como um parceiro de longo prazo para suas necessidades de soldagem.

Perguntas frequentes

P: Qual é a espessura máxima do material que pode ser soldado?
R: A máquina foi projetada principalmente para soldar fio de resistência (até 2,5 mm de diâmetro) e chapas finas de até 1,5 mm. Para materiais mais espessos, recomendamos consultar nossa equipe de engenharia para avaliar a viabilidade com configurações modificadas de força e tensão do eletrodo.

P: O soldador pode ser usado para aplicações de tubos que não sejam de aquecimento?
R: Sim, o princípio de descarga do capacitor funciona bem para qualquer soldagem por resistência de peças pequenas onde é necessária uma entrada de calor controlada. Muitos clientes o utilizam para soldagem de abas de bateria, fixação de sensores e montagem de componentes eletrônicos.

P: Quanto tempo leva para recarregar o capacitor entre as soldas?
R: O ciclo de carga normalmente é de 0,8 a 1,2 segundos, permitindo a produção nominal de 30.000 soldas por turno de 8 horas. O tempo real de recarga depende da tensão definida e da qualidade da energia de entrada.

P: A Feihong® fornece capacitores sobressalentes e quanto eles custam?
R: Sim, temos bancos de capacitores de reposição em estoque. Os preços variam dependendo da capacidade e classificação de tensão. Entre em contato com nossa equipe de vendas para obter uma cotação atual com base no número de série da sua máquina.

P: Que manutenção é necessária diariamente?
R: A manutenção diária inclui limpeza de eletrodos, verificação da pressão do ar pneumático e inspeção visual de cabos e conexões. A manutenção semanal envolve a lubrificação de peças móveis e a verificação do aperto dos terminais do capacitor. Um cronograma de manutenção detalhado está incluído no manual do usuário.
