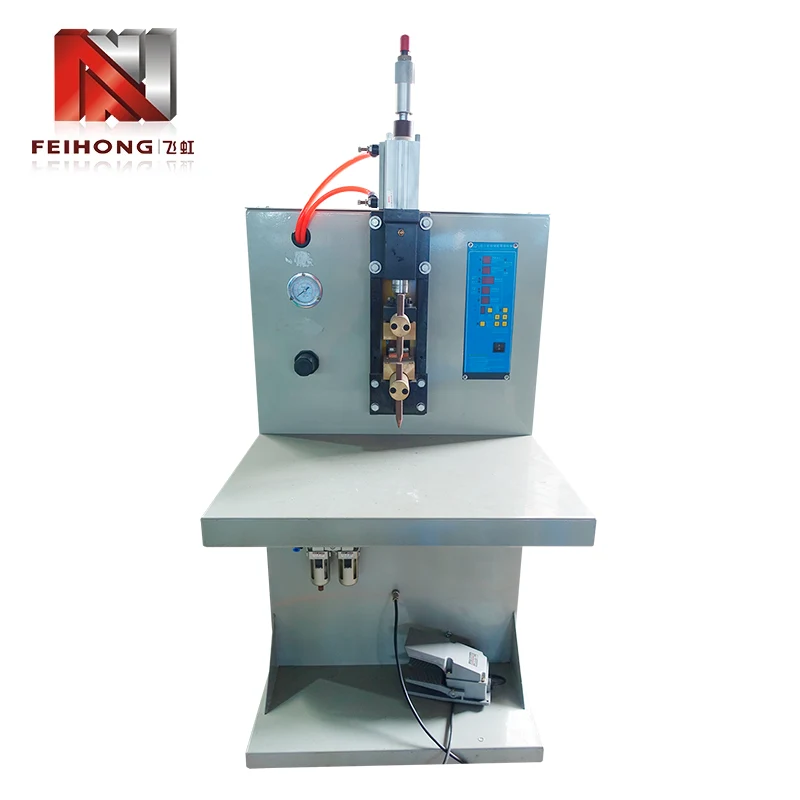

Máquina de solda por pontos com resistência para armazenamento de energia

Feihong® é uma fábrica estabelecida de máquinas de solda por ponto com resistência para armazenamento de energia que apresenta o FH-149A, um soldador com resistência à descarga de capacitor com acionamento pneumático projetado especificamente para os requisitos específicos de união da produção de tubos de aquecimento elétrico. Fabricada pela Zhaoqing Feihong Machinery & Electrical Co., Ltd. — uma empresa fundada em 1992 com décadas de dedicação a soluções completas de equipamentos para tubos de aquecimento — esta máquina atende às tarefas essenciais de soldagem entre fio de resistência e postes de chumbo, e entre postes de chumbo e terminais que definem a montagem do elemento de aquecimento.

Introdução à máquina

O FH-149A pertence à família de soldagem por resistência a ponto, mas emprega uma arquitetura de armazenamento de energia que difere dos soldadores por resistência AC padrão. Em vez de extrair corrente contínua diretamente da rede elétrica durante a soldagem, a máquina primeiro carrega um banco de capacitores interno até um nível de tensão pré-selecionado e, em seguida, libera a energia armazenada em um pulso único e rápido através dos eletrodos de soldagem.

Esta abordagem de armazenamento de energia oferece diversas vantagens inerentes à soldagem por resistência. O pulso curto e de alta energia cria uma zona de calor concentrada na interface da solda, formando rapidamente uma pepita de solda sólida, ao mesmo tempo que limita a propagação do calor para o material de base circundante. Para fios de resistência finos e terminais de pequeno diâmetro comumente encontrados em elementos de aquecimento, essa entrada de calor controlada ajuda a evitar superaquecimento ou queimadura que pode ocorrer com métodos de soldagem de longa duração.

A atuação pneumática controla o movimento do eletrodo e a aplicação de força, garantindo que a pressão descendente permaneça estável de solda a solda. A força consistente do eletrodo é um parâmetro crítico na qualidade da soldagem a ponto por resistência, pois afeta diretamente a resistência de contato, a geração de calor e a formação da pepita final.

Recursos principais

A máquina de solda por pontos com resistência para armazenamento de energia incorpora características de design adaptadas às demandas dos ambientes de fabricação de tubos de aquecimento:

1. Tecnologia de descarga de capacitor:O fornecimento de energia armazenada fornece corrente de soldagem estável e repetível, independente das flutuações de tensão da rede elétrica, garantindo resultados consistentes em ciclos de produção prolongados.

2. Saída de energia ajustável:A tensão de carga do capacitor é continuamente variável de 0 a 435 V, proporcionando aos operadores controle preciso sobre a energia de soldagem para corresponder a diferentes bitolas de fio e dimensões de postes de chumbo.

3. Sistema de acionamento pneumático:Eletrodos controlados pneumaticamente fornecem pressão uniforme em cada ciclo de soldagem, reduzindo a fadiga do operador e eliminando a variabilidade da pressão manual em configurações de soldagem manual.

4. Compatibilidade com múltiplas tensões:Configurável para alimentação de entrada trifásica de 380 V, trifásica de 220 V ou monofásica de 220 V para corresponder à infraestrutura elétrica de instalações de fabricação em diferentes regiões globais.

5. Operação simples:Controles intuitivos e um princípio de funcionamento simples significam que é necessário um treinamento mínimo para os operadores da linha de produção, apoiando uma implantação mais rápida em instalações de fabricação novas ou em expansão.

Parâmetros de desempenho

Abaixo estão as principais especificações técnicas do sistema de soldagem a ponto por resistência FH-149A, todas provenientes da documentação oficial do equipamento Feihong:

Com potência nominal de 2 KVA, a máquina opera com demanda relativamente baixa da rede elétrica, ao mesmo tempo em que fornece a alta corrente instantânea necessária para soldas por pontos de qualidade – um benefício característico dos sistemas de soldagem com armazenamento de energia capacitiva.

Aplicações de soldagem

A máquina de solda por pontos com resistência para armazenamento de energia atende a um conjunto focado de operações de união dentro do fluxo de trabalho de produção de tubos de aquecimento, cada uma representando uma etapa crítica na montagem acabada do elemento de aquecimento.

Fio de resistência para juntas de postes de chumbo

Dentro de cada tubo de aquecimento elétrico, um fio de resistência enrolado ou reto gera calor quando a corrente elétrica passa por ele. Este fio de resistência deve ser conectado com segurança aos postes de chumbo (também chamados de barras de chumbo) que transportam corrente dos terminais externos para o elemento de aquecimento. O FH-149A cria juntas soldadas fortes e de baixa resistência entre esses componentes, garantindo transferência de energia eficiente e longa vida útil do tubo de aquecimento acabado.

Poste principal para juntas terminais

Nas extremidades externas do tubo de aquecimento, os postes de chumbo se conectam aos terminais – os pontos de conexão onde o elemento de aquecimento faz interface com a fiação elétrica externa. Uma soldagem confiável nesta junção é essencial para evitar conexões soltas, resistência excessiva e superaquecimento durante a operação no mundo real. A máquina também produz soldas consistentes e mecanicamente robustas para esta aplicação.

Escopo da Indústria

Os tubos de aquecimento fabricados com o apoio deste equipamento atendem tanto ao mercado industrial quanto ao civil. As aplicações industriais concentram-se fortemente em sistemas de aquecimento por cabo, enquanto as aplicações civis abrangem eletrodomésticos e produtos de aquecimento de uso diário. Os equipamentos Feihong oferecem suporte aos fabricantes que atendem a ambos os segmentos do mercado de elementos de aquecimento.

Capacidade de produção

Feihong mantém uma operação de fabricação verticalmente integrada em Zhaoqing, província de Guangdong, China. A fábrica abriga seis áreas de oficina distintas que cobrem coletivamente todas as etapas da produção do equipamento, desde a preparação inicial da matéria-prima até o teste final da máquina montada.

1. Oficina de corte de matéria-prima:Prepara estoque de metal e peças em bruto para usinagem e fabricação posterior.

2. Centro de Usinagem:Executa usinagem de precisão de componentes mecânicos críticos usados ​​em máquinas de solda e outros equipamentos de tubos de aquecimento.

3. Oficina de produção de moldes:Produz internamente ferramentas, matrizes e acessórios personalizados para dar suporte à construção de equipamentos padrão e especializados.

4. Sala de locomotivas para enchimento de pó:Área dedicada de montagem e teste para equipamentos de enchimento de pó usados ​​em linhas de fabricação de tubos de aquecimento.

5. Sala de locomotivas para encolhimento de tubos:Espaço de trabalho especializado para produção e calibração de máquinas de encolhimento de tubos.

6. Oficina de montagem de máquinas:Montagem final, fiação elétrica, testes funcionais e verificação de qualidade das máquinas concluídas antes do envio.

Garantia de qualidade

Feihong aplica uma abordagem de qualidade em todas as atividades de fabricação de equipamentos. A empresa construiu sua reputação com base em operações baseadas na integridade e desempenho confiável de equipamentos, conquistando a confiança de fabricantes de tubos de aquecimento que confiam em resultados de produção consistentes.

Como a Feihong é especializada exclusivamente em equipamentos de fabricação de tubos de aquecimento elétrico – em vez de produzir máquinas industriais genéricas – a equipe de engenharia mantém profundo conhecimento específico da aplicação. Cada decisão de projeto do FH-149A é avaliada em relação aos requisitos reais de produção de tubos de aquecimento, resultando em uma máquina que se alinha estreitamente com as necessidades reais da fábrica, em vez das especificações teóricas de soldagem.

Os clientes são bem-vindos e incentivados a visitar a fábrica da Feihong para inspecionar equipamentos, revisar processos de fabricação e discutir detalhes técnicos diretamente com a equipe de engenharia. O envolvimento direto da fábrica ajuda os compradores a verificar a qualidade da construção e garantir que o equipamento atenda aos seus requisitos específicos de produção antes de fazer um pedido.

Além dos modelos padrão, a Feihong tem um histórico comprovado de pesquisa e desenvolvimento de equipamentos de tubos de aquecimento personalizados com estruturas especializadas para atender às necessidades individuais dos clientes. Projetos personalizados anteriores incluem equipamentos de tubos de aquecimento industrial, equipamentos de tubos de aquecimento civil, equipamentos de tubos de aquecimento de câmara quente e equipamentos de tubos de aquecimento para aplicações aeroespaciais e de máquinas militares.

Perguntas comuns

P: Que tipo de soldagem o FH-149A realiza?

R: O FH-149A realiza soldagem a ponto por resistência ao armazenamento de energia, também conhecida como soldagem a ponto por descarga de capacitor. Ele usa energia elétrica armazenada em capacitores para gerar um pulso curto e de alta corrente que cria uma pepita soldada entre duas superfícies metálicas nos pontos de contato do eletrodo.

P: Esta máquina é adequada para soldar materiais que não sejam fios de resistência e postes de chumbo?

R: O FH-149A foi projetado e configurado especificamente para duas operações primárias de soldagem na fabricação de tubos de aquecimento: soldagem de fio de resistência para poste de chumbo (barra de chumbo) e soldagem de poste de chumbo para terminal. Para outras aplicações de soldagem, recomendamos discutir seus requisitos específicos com a Feihong para avaliar a adequação do equipamento.

P: Como a resistência e a qualidade da solda são garantidas?

R: A qualidade da solda é controlada por meio de dois parâmetros principais ajustáveis: tensão de carga do capacitor (0 a 435V), que determina a energia total fornecida por solda, e pressão do eletrodo pneumático, que controla a força de contato. Quando configurada corretamente para os materiais específicos que estão sendo unidos, a máquina produz soldas consistentes e repetíveis em todas as execuções de produção.

P: Qual é a taxa de produção esperada?

R: Sob condições operacionais padrão com um operador experiente, o FH-149A pode processar aproximadamente 30.000 peças durante um turno de 8 horas. O rendimento real depende de fatores que incluem a complexidade da peça, o nível de habilidade do operador e a eficiência na preparação do material.

P: A máquina pode ser adaptada a diferentes sistemas de energia de fábrica?

R: Sim, o FH-149A suporta múltiplas configurações de tensão de entrada: 380 V trifásico, 220 V trifásico e 220 V monofásico. Isto permite a implantação em instalações de produção com diferentes padrões de fornecimento elétrico em vários países.

P: Posso visitar a fábrica da Feihong antes de fazer o pedido?

R: Certamente. Feihong dá as boas-vindas a clientes em potencial para visitar a fábrica em Zhaoqing, Guangdong, China. Durante a sua visita você poderá inspecionar equipamentos acabados, observar o processo de fabricação em todas as seis oficinas e discutir especificações técnicas diretamente com nossa equipe de engenharia.

Considerações Finais

A máquina de solda por pontos com resistência para armazenamento de energia modelo FH-149A da Feihong é uma solução desenvolvida especificamente para as duas operações críticas de soldagem por resistência necessárias na produção de tubos de aquecimento elétrico. Combinando a tecnologia de armazenamento de energia por descarga de capacitor com controle de eletrodo pneumático, a máquina fornece soldas consistentes e de alta qualidade com uma capacidade nominal de 30.000 peças por turno de 8 horas. Apoiada por uma fábrica com seis oficinas especializadas e mais de 30 anos de experiência em equipamentos de tubos de aquecimento, a Feihong fornece aos fabricantes de tubos de aquecimento equipamentos confiáveis ​​apoiados por profundo conhecimento de aplicação. Esteja você equipando uma nova linha de produção ou substituindo equipamentos de soldagem mais antigos, o FH-149A oferece o desempenho, a capacidade de ajuste e a simplicidade operacional dos quais os fabricantes de elementos de aquecimento dependem.

Convidamos você a entrar em contato com a Feihong para consulta técnica detalhada ou para agendar uma visita à fábrica e demonstração do equipamento.
