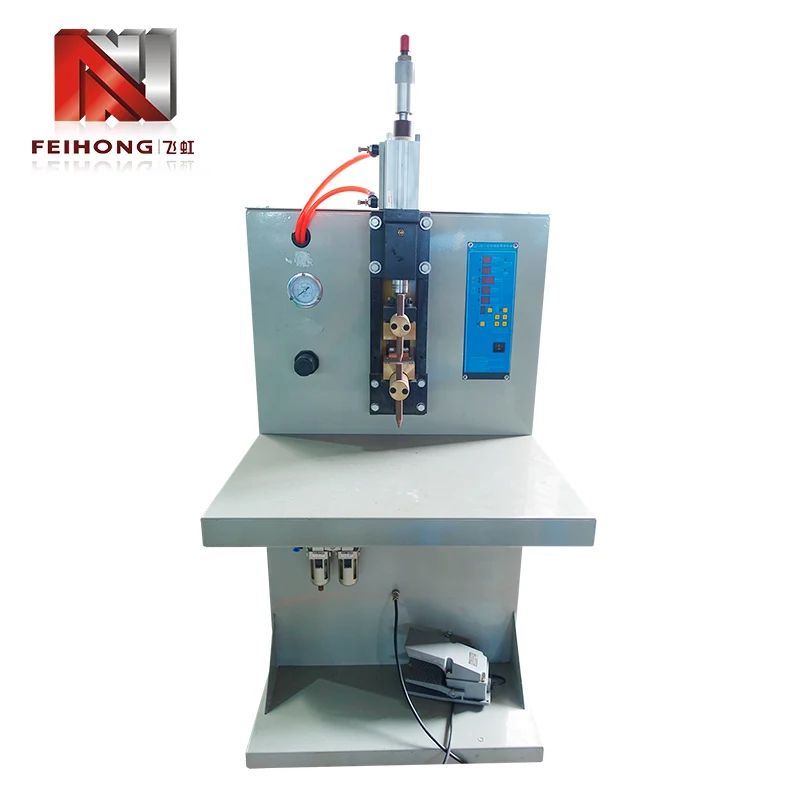

Soldador de ponto de armazenamento de energia para fio de resistência

Posicionamento do produto

O FH-149A ocupa um nicho específico dentro dos equipamentos de soldagem a ponto: ele é projetado especificamente para as operações de união envolvidas na fabricação de elementos de aquecimento elétrico, com foco principal em conexões de fios de resistência. Ao contrário dos soldadores por pontos de uso geral que exigem reconfiguração extensiva para aplicações de fio fino, esta máquina vem calibrada e pronta para as combinações exatas de materiais encontradas dentro de tubos de aquecimento - fio de aquecimento de resistência fina unido a postes de chumbo ou barras de chumbo, e postes de chumbo unidos a terminais.

O princípio operacional do armazenamento de energia é particularmente adequado para aplicações com fios de resistência. Em vez de extrair corrente sustentada da rede elétrica durante a soldagem, a máquina carrega os capacitores internos até uma tensão definida e libera a energia armazenada em um único e breve pulso. A curta duração do pulso concentra o calor na interface da solda, formando uma pepita sólida antes que o calor possa se propagar ao longo do fio e causar danos às seções adjacentes do elemento de aquecimento.

A atuação pneumática do eletrodo complementa o sistema de armazenamento de energia, aplicando uma força descendente constante e repetível em cada ciclo de soldagem. A pressão consistente é especialmente crítica ao soldar fio de resistência fino, pois a força irregular pode levar a uma resistência de contato inconsistente e qualidade de solda variável de uma peça para outra.

Capacidades de soldagem

Como soldador por pontos de armazenamento de energia para fio de resistência, o FH-149A cobre as duas principais operações de união necessárias na montagem do tubo de aquecimento, juntamente com recursos de suporte que beneficiam a eficiência da produção:

1. Fio de resistência para pós-soldagem de chumbo:Cria conexões elétricas seguras e de baixa resistência entre o fio do elemento de aquecimento e os postes condutores (barras de chumbo), garantindo transferência confiável de corrente e resistência mecânica na junta.

2. Poste de chumbo para soldagem de terminal:Une os postes externos aos terminais, formando a interface de conexão externa do tubo de aquecimento com soldas mecanicamente robustas que suportam tensões de instalação e operacionais.

3. Configurações de energia ajustáveis:A tensão de carga do capacitor varia de 0 a 435 V e é totalmente ajustável, permitindo que a equipe de produção combine a energia de soldagem com diâmetros de fio específicos e tamanhos de pinos de chumbo para obter resultados ideais.

4. Taxa de transferência de alto volume:A capacidade nominal chega a 30.000 peças por turno de 8 horas, suportando cronogramas de fabricação de tubos de aquecimento de médio e alto volume sem se tornar um gargalo de produção.

5. Interface de operação simples:Controles simples significam que os trabalhadores da linha podem ser treinados rapidamente e a operação diária não requer certificação de soldagem especializada ou treinamento técnico avançado.

Dados Técnicos

As especificações a seguir são parâmetros oficiais da Feihong para a máquina de solda a ponto com armazenamento de energia pneumática FH-149A:

A potência nominal de 2 KVA reflete o consumo médio da rede elétrica em vez do pico de corrente de soldagem, o que é uma vantagem característica dos sistemas de descarga capacitiva – eles fornecem alta potência de soldagem instantânea enquanto mantêm a carga média da instalação relativamente baixa.

Casos de uso alvo

O FH-149A atende fabricantes de tubos de aquecimento que produzem elementos para os mercados finais industriais e civis, onde o fio de resistência deve ser unido de forma confiável aos terminais condutores.

Produção de tubos de aquecimento industrial

No lado industrial, os tubos de aquecimento são amplamente utilizados em sistemas de aquecimento de cabos e outras aplicações de aquecimento industrial. Esses ambientes exigem elementos de aquecimento duráveis ​​e duradouros com conexões elétricas confiáveis, tornando essencial uma qualidade de solda consistente. O FH-149A apoia fabricantes que produzem elementos de aquecimento para estas aplicações industriais de maior demanda.

Elementos de aquecimento de eletrodomésticos civis e domésticos

Para o setor civil, os tubos de aquecimento são usados ​​em aparelhos elétricos de uso diário e produtos de aquecimento doméstico. A produção de grandes volumes de eletrodomésticos requer equipamentos que possam manter o ritmo de produção e, ao mesmo tempo, manter baixas as taxas de defeitos. A capacidade de 30.000 peças por turno do FH-149A se alinha bem com as necessidades de produção das linhas de fabricação de elementos de aquecimento de eletrodomésticos.

Variantes especializadas de tubos de aquecimento

Além dos modelos industriais e civis padrão, a Feihong também desenvolveu equipamentos para categorias especializadas de tubos de aquecimento, incluindo tubos de aquecimento de câmara quente e tubos de aquecimento para máquinas aeroespaciais e militares. O princípio subjacente de união do fio de resistência permanece consistente em todas essas categorias, e a faixa de energia ajustável do FH-149A acomoda diversas especificações de fio e pino condutor.

Vantagem Competitiva

Ao avaliar equipamentos de soldagem para aplicações de fio de resistência, vários fatores distinguem o Feihong FH-149A das alternativas genéricas de soldagem por pontos no mercado.

1. Desenvolvido especificamente para produção de tubos de aquecimento:Muitos soldadores por pontos no mercado são máquinas industriais em geral que requerem modificação, ferramentas personalizadas ou ajuste extensivo de parâmetros para funcionar de maneira eficaz com fios de resistência finos. O FH-149A foi projetado desde o início para tarefas de montagem de tubos de aquecimento, portanto, chega pronto para as operações específicas de união de fios de resistência e postes de chumbo que os fabricantes de elementos de aquecimento realizam todos os dias.

2. Profundo conhecimento em aplicações por trás do design:A Feihong tem se concentrado exclusivamente em equipamentos de fabricação de tubos de aquecimento desde 1992. Essa especialização de décadas significa que a equipe de engenharia entende os desafios reais de produção – taxas de quebra de fio, requisitos de condutividade conjunta, consistência de produção ao longo do turno – e incorpora esse conhecimento em cada projeto de máquina, em vez de construir soldadores genéricos para mercados amplos.

3. Fabricação Integrada para Controle de Qualidade:Feihong opera seis oficinas internas que abrangem corte de matéria-prima, usinagem, fabricação de moldes e montagem final. Esta integração vertical significa que os componentes críticos são produzidos e inspecionados sob o mesmo teto, em vez de serem adquiridos de vários fornecedores externos com padrões de qualidade variados.

4. Capacidade de personalização para requisitos especiais:Os modelos padrão funcionam para a maioria das linhas de produção de tubos de aquecimento, mas quando os fabricantes têm requisitos exclusivos - tamanhos de fio incomuns, configurações especiais de postes de chumbo, formatos de eletrodos personalizados - a Feihong tem um histórico estabelecido de P&D no desenvolvimento de equipamentos especializados de tubos de aquecimento sob encomenda. Isso inclui projetos anteriores para aplicações de câmaras quentes, aeroespaciais e de tubos de aquecimento militares.

5. Acesso e verificação direto da fábrica:Os compradores podem visitar a fábrica da Feihong em Zhaoqing, Guangdong, para inspecionar equipamentos, observar a produção e discutir detalhes técnicos no local. O envolvimento direto da fábrica elimina camadas de intermediários e dá aos compradores total visibilidade sobre quem está construindo seus equipamentos e como eles estão sendo fabricados.

Fundo de fábrica

opera a partir de sua base de fabricação no distrito de Duanzhou, cidade de Zhaoqing, província de Guangdong, China. A empresa foi fundada em 1992 e manteve um foco contínuo no projeto e fabricação de conjuntos completos de equipamentos de tubos de aquecimento elétrico durante toda a sua história.

O chão de fábrica está organizado em seis áreas de oficinas especializadas que atendem às diferentes etapas da produção dos equipamentos. Isso inclui uma oficina de corte de matéria-prima para preparação de material, um centro de usinagem para fabricação de componentes de precisão, uma oficina de produção de moldes para ferramentas personalizadas, uma sala de locomotivas para enchimento de pó, uma sala de locomotivas para encolhimento de tubos e uma oficina dedicada de montagem de máquinas onde o equipamento acabado é construído, testado e verificado antes do envio.

Ao longo dos anos, a Feihong pesquisou, desenvolveu e trouxe para produção com sucesso diversos tipos de equipamentos de tubos de aquecimento elétrico com estruturas especializadas, respondendo diretamente às demandas específicas dos clientes. A linha de produtos se estende por equipamentos de tubos de aquecimento industrial, equipamentos de tubos de aquecimento civil, equipamentos de tubos de aquecimento de câmara quente e equipamentos para produção de tubos de aquecimento relacionados a máquinas aeroespaciais e militares.

Perguntas frequentes do comprador

P: Este soldador é feito especificamente para aplicações de fio de resistência?

R: Sim, o FH-149A foi desenvolvido especificamente para as duas operações principais de soldagem na fabricação de tubos de aquecimento: unir fio de resistência a postes de chumbo (barras de chumbo) e unir postes de chumbo a terminais. É uma das máquinas padrão usadas pelos fabricantes de tubos de aquecimento e é configurada de fábrica para essas tarefas específicas.

P: Como o projeto de armazenamento de energia beneficia a soldagem com fio de resistência?

R: A soldagem por armazenamento de energia (descarga do capacitor) fornece energia de soldagem em um pulso muito curto e controlado. Para fios de resistência finos, isso significa que o calor é concentrado na junta e se dissipa rapidamente, reduzindo o risco de queimar o fio ou danificar a seção do elemento de aquecimento adjacente, ao mesmo tempo que forma uma pepita de solda forte e condutora.

P: A intensidade da soldagem pode ser ajustada para diferentes espessuras de fio?

R: Sim, a tensão de carga do capacitor é ajustável em uma faixa de 0 a 435V. Os operadores podem aumentar ou diminuir a energia armazenada para combinar diferentes bitolas de fio de resistência, tamanhos de postes de chumbo e tipos de materiais, permitindo que a mesma máquina lide com múltiplas especificações de produtos em uma linha de produção.

P: Qual é o volume de produção diário esperado?

R: O FH-149A tem capacidade de produção nominal de 30.000 peças por turno de 8 horas em condições operacionais padrão. A produção diária real dependerá da experiência do operador, da eficiência na preparação da peça e do produto específico que está sendo fabricado.

P: De que fonte elétrica a máquina precisa?

R: A máquina pode ser configurada para entrada trifásica de 380 V, trifásica de 220 V ou monofásica de 220 V. Esta flexibilidade permite a instalação em instalações de produção com diferentes padrões de rede elétrica em vários países e regiões.

P: A Feihong pode personalizar a máquina para necessidades especiais de produção?

R: Feihong tem vasta experiência no desenvolvimento de equipamentos de tubos de aquecimento personalizados com base nas necessidades específicas do cliente. Projetos personalizados anteriores incluem equipamentos para aplicações industriais, civis, de câmara quente e de tubos de aquecimento aeroespacial/militar. Entre em contato com Feihong com suas especificações técnicas para discutir a viabilidade.

Notas finais

Para fabricantes de tubos de aquecimento que procuram um soldador de ponto de armazenamento de energia confiável para fio de resistência, o Feihong FH-149A oferece uma solução desenvolvida especificamente, apoiada por mais de 30 anos de experiência especializada na fabricação de equipamentos de tubos de aquecimento. Seu sistema de descarga de capacitor ajustável de 0-435V oferece o controle preciso de energia que as juntas de fio de resistência exigem, enquanto a atuação pneumática garante pressão consistente em cada ciclo de soldagem. Com uma produção nominal de 30.000 peças por turno e a flexibilidade para lidar com operações de soldagem fio-a-poste e pós-terminal, a máquina se adapta naturalmente às linhas de produção de tubos de aquecimento padrão e especializadas. Combinado com a capacidade de fabricação integrada de seis oficinas da Feihong e o histórico comprovado de desenvolvimento de equipamentos personalizados, o FH-149A oferece o desempenho e a confiabilidade do fornecedor que os fabricantes de elementos de aquecimento precisam.

A Feihong agradece visitas à fábrica e discussões técnicas diretas para ajudar os compradores a avaliar se o FH-149A é adequado para seus requisitos específicos de produção.
