Como um dobrador de tubo plano transforma a fabricação de tubos industriais?

1. O que é exatamente um dobrador de tubo plano e como funciona?

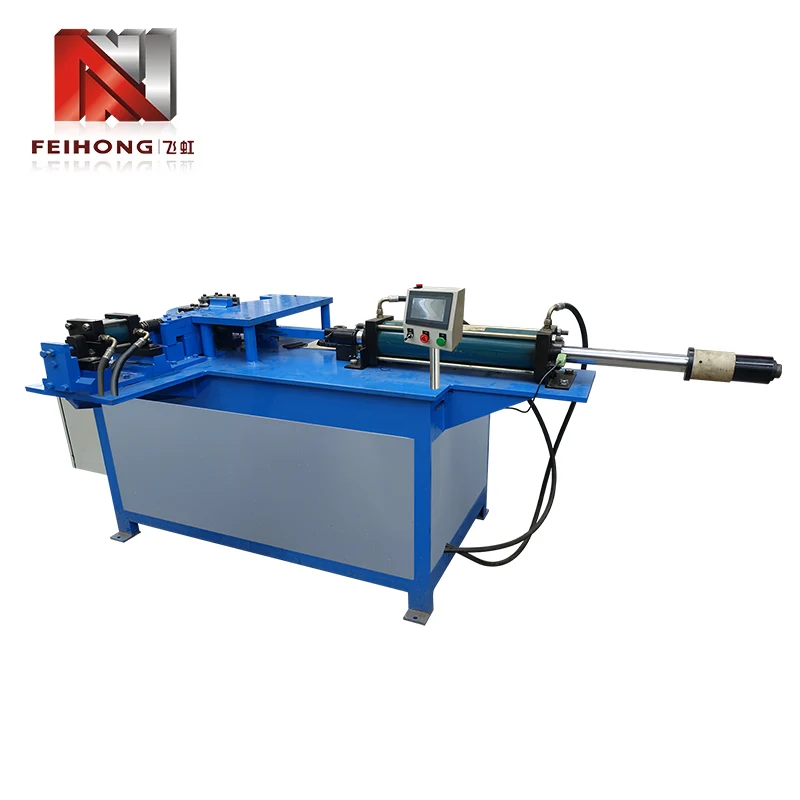

A Dobrador de tubo planoé uma máquina especializada projetada para dobrar tubos retangulares, quadrados ou ovais ao longo de um único plano sem colapsar a seção transversal. Ao contrário dos dobradores de tubos redondos que usam mandris e matrizes alisadoras para manter perfis circulares, a dobra de tubos planos requer ferramentas cuidadosamente combinadas que suportam as faces mais largas do tubo, permitindo ao mesmo tempo que as bordas mais estreitas se deformem de maneira controlada. O desafio fundamental reside em gerenciar o alongamento e a compressão diferenciais que ocorrem ao longo da largura de uma seção plana – a parede externa se alonga enquanto a parede interna se comprime e, sem o suporte adequado, o tubo irá entortar ou enrugar.

O princípio de funcionamento centra-se em três elementos principais: a matriz de flexão (ou forma), a matriz de fixação e a matriz de pressão. O tubo é preso entre a braçadeira e as matrizes de dobra e depois girado em torno do raio da matriz de dobra. Para perfis planos, a matriz de dobra incorpora uma ranhura que corresponde às dimensões externas do tubo, proporcionando suporte lateral para evitar que as faces mais largas desmoronem para dentro. Algumas máquinas avançadas também empregam ummatriz do limpadorque desliza ao longo do raio interno do tubo para eliminar rugas, e ummandril(embora menos comum em seções planas) pode ser inserido para apoiar a cavidade interna se o tubo for oco. Todo o processo é normalmente acionado hidraulicamente ou eletricamente, com controles CNC que permitem repetibilidade precisa de ângulos e sequências de dobra em várias etapas.

Uma das características definidoras de umDobrador de tubo planoé a sua capacidade de produzir dobras com distorção mínima, mantendo tolerâncias restritas. Isto é conseguido atravéscompensação de retorno elástico controlada— a máquina se curva um pouco além do ângulo alvo, sabendo que o material irá relaxar em uma quantidade previsível. As unidades modernas integram sensores que medem os ângulos de curvatura reais em tempo real e ajustam a posição do aríete dinamicamente, garantindo que cada peça corresponda ao modelo CAD dentro de ±0,5 graus. A combinação de construção robusta e controle inteligente torna este equipamento indispensável para uma fabricação de alta qualidade.

2. Quais indústrias dependem mais fortemente da dobra de tubos planos?

O dobramento de tubos planos não é um processo de nicho – está incorporado nas cadeias de fornecimento de diversas indústrias pesadas. Os seguintes setores dependemDobrador de tubo planoequipamentos para produzir componentes estruturais e estéticos que não podem ser alcançados com tubos redondos.

• Automotivo e Transporte:As estruturas do chassi, as gaiolas de segurança, as estruturas dos assentos e os componentes do sistema de escapamento geralmente usam tubos retangulares ou ovais. A curvatura plana permite que os projetistas maximizem a relação resistência/peso enquanto embalam os componentes de forma eficiente dentro dos envelopes apertados do veículo.
• Construção e Arquitetura:Corrimãos, escadas, montantes de paredes cortina e fachadas metálicas decorativas frequentemente apresentam seções retangulares dobradas. O apelo visual de curvas limpas e sem rugas é fundamental em aplicações arquitetônicas.
• HVAC e Ventilação:Os sistemas de dutos e de tratamento de ar usam tubos ovais planos para manter um alto fluxo de ar enquanto se adaptam a espaços de teto rasos. A flexão destes perfis requer um controlo preciso para evitar restringir a secção interna.
• Equipamento Agrícola:Estruturas de proteção contra capotamento do trator (ROPS), estruturas de implementos e pivôs de irrigação utilizam tubos retangulares dobrados para durabilidade e fabricação econômica.
• Móveis e interiores de escritório:Estruturas de mesa modernas, sistemas de prateleiras e estandes de exposição exploram as linhas limpas de tubos planos dobrados para alcançar uma estética minimalista com alta integridade estrutural.

Em cada um desses campos, o dobrador de tubos planos serve como um facilitador da liberdade de projeto, permitindo que os engenheiros substituam as juntas soldadas por seções dobradas contínuas que são mais fortes, mais leves e mais atraentes visualmente. A versatilidade do equipamento significa que mesmo oficinas de pequena escala podem produzir componentes de nível profissional para estes mercados exigentes.

3. Quais são os principais tipos de dobradores de tubos planos disponíveis hoje?

As máquinas dobradeiras de tubos planos são categorizadas por seu método de atuação, sistema de controle e configuração de ferramentas. A escolha do tipo certo depende do volume de produção, tipo de material e complexidade da dobra. Abaixo está uma visão comparativa das variantes mais comuns.

Dobradores manuaissão preferidos pelos departamentos de manutenção e instituições de ensino devido ao seu baixo custo e simplicidade.Máquinas hidráulicasoferecem um bom equilíbrio entre poder e preço acessível, tornando-os o carro-chefe de muitas oficinas de fabricação.Dobradeiras rotativas CNCrepresentam o que há de mais moderno, com a capacidade de armazenar centenas de programas e compensar automaticamente variações de material.Dobradores de compressão, embora menos precisos, são extremamente rápidos e econômicos para a produção em massa de curvas simples em tubos de paredes finas.

Além dessas quatro categorias, também existem máquinas híbridas que combinam potência hidráulica com controle CNC, oferecendo o melhor dos dois mundos. Ao selecionar um tipo, é essencial considerar não apenas a carga de trabalho atual, mas também o potencial de expansão futura para geometrias mais complexas.

4. Como a seleção de materiais afeta o processo de dobra?

O material do tubo é sem dúvida o fator mais crítico que influencia a qualidade da dobra. Diferentes ligas exibem vários graus de ductilidade, retorno elástico e endurecimento por trabalho, os quais devem ser considerados na configuração de flexão. Abaixo está uma análise dos materiais comuns e suas características de flexão.

Aço suave

Material mais indulgente; oferece boa ductilidade e retorno elástico previsível. Adequado para a maioria das operações de dobra de uso geral sem precauções especiais.

Aço de alta resistência e baixa liga (HSLA)

Requer maiores forças de flexão e apresenta maior retorno elástico. A compensação CNC é fortemente recomendada para manter a precisão do ângulo.

Aço Inoxidável (Austenítico)

Endurece rapidamente, o que pode causar rachaduras se o raio de curvatura for muito estreito. Use velocidades mais lentas do aríete, lubrificação adequada e ferramentas polidas para reduzir o atrito.

Ligas de alumínio (5xxx, 6xxx)

Leve e resistente à corrosão, mas sujeito a enrugamentos e rachaduras. Raios de curvatura maiores (3-5× largura do tubo) e ajustes cuidadosos de folga são essenciais.

Cobre e Latão

Altamente dúctil e fácil de dobrar, mas superfícies macias são facilmente danificadas. Matrizes com acabamento fino e folga adequada evitam escoriações e defeitos superficiais.

Além da liga, a espessura da parede desempenha um papel vital. Paredes mais espessas proporcionam maior resistência ao colapso, mas exigem maior tonelagem. Tubos de parede fina são suscetíveis a flambagem no raio interno e podem exigir mandris internos ou matrizes alisadoras especializadas. Uma regra geral é que a espessura da parede deve ser de pelo menos 5% da largura do tubo para obter uma flexão confiável sem suporte interno.

5. Quais especificações principais você deve avaliar ao escolher um dobrador de tubo plano?

Selecionar a máquina certa envolve mais do que apenas combinar o tamanho máximo do tubo. Uma avaliação abrangente deve abranger os seguintes parâmetros, cada um dos quais impacta diretamente o desempenho e a longevidade.

1. Capacidade máxima de flexão:Isso inclui a largura, a altura e a espessura da parede do tubo que a máquina pode suportar. Escolha sempre uma máquina com capacidade pelo menos 20% maior do que a maior peça esperada para compensar variações de material e demandas imprevistas.
2. Raio de curvatura mínimo:Expresso como um múltiplo da largura do tubo (por exemplo, 2×W). Raios mais estreitos requerem ferramentas mais sofisticadas e maior rigidez da máquina. Para a maioria das aplicações, um raio de 3×W é um ponto de partida seguro.
3. Faixa de ângulo de flexão:A maioria das máquinas pode dobrar de 0° a 180°, mas algumas unidades especializadas oferecem até 220° para aplicações de dobra excessiva. Certifique-se de que a máquina possa atingir os ângulos necessários sem interferência das ferramentas.
4. Velocidade do ciclo:Medido em segundos por curva, isso afeta o rendimento da produção. As máquinas hidráulicas normalmente funcionam em 5 a 15 segundos, enquanto as unidades servoelétricas podem atingir 2 a 5 segundos para seções pequenas.
5. Sistema de controle:PLC básico vs. CNC completo com programação touchscreen. O CNC oferece maior flexibilidade, mas apresenta um custo inicial mais elevado e uma curva de aprendizado mais acentuada.
6. Compatibilidade de ferramentas:Verifique se a máquina utiliza ferramentas padrão da indústria ou projetos proprietários. Ferramentas padronizadas reduzem os prazos de entrega e os custos de substituição de matrizes.
7. Requisitos de energia:As máquinas hidráulicas necessitam de uma unidade de potência dedicada (geralmente de 15 a 75 kW), enquanto as máquinas elétricas funcionam com fontes trifásicas padrão. Considere a infraestrutura elétrica da sua instalação.

Uma máquina bem escolhida não só atenderá às necessidades atuais de produção, mas também acomodará o crescimento futuro na complexidade das peças e na diversidade de materiais. É aconselhável envolver engenheiros de produção e pessoal de manutenção no processo de seleção para garantir que o equipamento escolhido esteja alinhado com a realidade operacional.

6. Quais são os defeitos de flexão de tubos planos mais comuns e como podem ser evitados?

Mesmo com um dobrador de tubos planos de alta qualidade, podem surgir defeitos devido a configuração inadequada, ferramentas desgastadas ou inconsistências de materiais. Compreender esses modos de falha é o primeiro passo para a prevenção. Abaixo estão os problemas encontrados com mais frequência e suas soluções.

• Enrugamento no raio interno:Ocorre quando a parede interna comprime mais rápido do que o material pode acomodar. Causada por pressão insuficiente da matriz alisadora ou por um raio de curvatura muito apertado para a espessura da parede.Prevenção:Aumente a força da matriz alisadora, use um raio maior ou adicione um mandril para apoiar a parede interna.
• Colapso da seção transversal (achatamento):As faces largas do tubo desabam para dentro, perdendo integridade estrutural. Comum com tubos de parede fina ou quando a matriz de dobra não fornece suporte lateral adequado.Prevenção:Use uma matriz com um ajuste mais próximo das dimensões externas do tubo e considere uma matriz de pressão que empurre ativamente a parede externa durante a dobra.
• Variação Springback:O retorno elástico inconsistente leva a peças que não atendem ao ângulo alvo, especialmente ao dobrar aços ou alumínio de alta resistência.Prevenção:Implemente sobreflexão CNC com feedback de ângulo em tempo real. Além disso, certifique-se de que o material seja de um único lote com propriedades mecânicas consistentes.
• Arranhões superficiais e escoriações:Arranhões ocorrem quando o tubo desliza contra a matriz de dobra ou raspador. A escoriação é particularmente problemática com alumínio e aço inoxidável.Prevenção:Use ferramentas polidas, aplique lubrificante apropriado e mantenha a folga adequada para reduzir o atrito.
• Torção ou retorno no plano:O tubo pode girar ligeiramente fora do plano de curvatura, resultando em uma peça torcida. Isso geralmente ocorre devido à pressão de fixação irregular ou ferramentas desalinhadas.Prevenção:Verifique o alinhamento da matriz da braçadeira e certifique-se de que o tubo esteja assentado corretamente antes de cada dobra.

A inspeção regular das ferramentas e a calibração periódica dos sensores de ângulo da máquina podem detectar muitos desses problemas antes que resultem em peças descartadas. Documentar os parâmetros para cada configuração bem-sucedida também ajuda na solução de problemas de execuções futuras.

7. Como deve ser mantida uma curvadora de tubos planos para obter confiabilidade a longo prazo?

A manutenção adequada é essencial para preservar a precisão e a vida útil de um dobrador de tubos planos. Um regime proativo não apenas reduz o tempo de inatividade, mas também garante uma qualidade de dobra consistente. A abordagem passo a passo a seguir é recomendada para a maioria das máquinas hidráulicas e CNC.

1. Inspeção visual diária:Verifique se há vazamentos de fluido hidráulico, parafusos soltos e sinais de desgaste nas matrizes de fixação e dobra. Limpe a área de trabalho e remova quaisquer lascas ou detritos metálicos.
2. Lubrificação de peças móveis:Aplique a graxa ou óleo especificado pelo fabricante em todos os pontos de articulação, guias e eixo da matriz de dobra. A lubrificação excessiva pode atrair sujeira, portanto use apenas a quantidade recomendada.
3. Manutenção de fluido hidráulico:Monitore os níveis de fluido e troque o filtro nos intervalos especificados no manual. O fluido contaminado é uma das principais causas de falha de válvulas e bombas.
4. Calibração de sensores de ângulo:Use um transferidor de precisão ou medidor de ângulo digital para verificar a precisão do ângulo de curvatura da máquina. Recalibre se os desvios excederem ±0,3°.
5. Inspeção do limpador e das matrizes de pressão:Verifique se há marcas ou deformações. As matrizes gastas devem ser retificadas ou substituídas para evitar enrugamento e danos à superfície.
6. Verificação do sistema elétrico:Para máquinas CNC, verifique se todos os cabos estão seguros, se as paradas de emergência funcionam corretamente e se o painel de controle não exibe códigos de erro.
7. Serviço abrangente anual:Contrate um técnico certificado para realizar uma revisão completa, incluindo vedações de cilindros hidráulicos, desgaste da bomba e atualizações de software.

Manter um registro detalhado de todas as atividades de manutenção – incluindo trocas de óleo, substituições de matrizes e calibrações – ajuda a prever padrões de desgaste e a programar o tempo de inatividade com eficiência. Um dobrador de tubos planos bem conservado pode proporcionar décadas de serviço confiável.

8. O que o futuro reserva para a tecnologia de dobra de tubos planos?

A evolução da dobra de tubos planos é impulsionada pela demanda por maior eficiência, precisão e sustentabilidade. Os conceitos da Indústria 4.0 estão sendo cada vez mais integrados às máquinas de dobra, permitindo a coleta de dados em tempo real e a manutenção preditiva. Sensores incorporados nas ferramentas monitoram o desgaste e as variações de força, fornecendo informações a um sistema central que pode recomendar automaticamente parâmetros de dobra ideais.

Outra tendência emergente é o uso deacionamentos servoelétricosem vez da hidráulica tradicional. Esses sistemas consomem menos energia, produzem menos ruído e oferecem maior precisão de posicionamento. São particularmente atraentes para fabricantes que pretendem reduzir a sua pegada de carbono. Adicionalmente,fabricação aditivaestá começando a influenciar o design de ferramentas – matrizes impressas em 3D com canais de resfriamento conformados podem melhorar o gerenciamento térmico durante dobras em alta velocidade.

A inteligência artificial também está abrindo caminho para o sequenciamento de curvas. Algoritmos de IA podem analisar as propriedades do material e o histórico de cada lote de tubos para prever o retorno elástico com precisão sem precedentes, reduzindo as taxas de refugo e o tempo de configuração. Além disso,robôs colaborativos(cobots) estão sendo combinados com dobradores de tubos planos para automatizar a carga e a descarga, permitindo que os operadores humanos se concentrem no controle de qualidade e na otimização do processo.

À medida que a indústria caminha paragêmeos digitais— réplicas virtuais da célula de dobra física — os engenheiros poderão simular execuções inteiras de produção antes que um único tubo seja dobrado. Esta capacidade reduzirá drasticamente o tempo desde o projeto até a peça acabada, tornando a fabricação personalizada quase tão eficiente quanto a produção em massa. O futuro da dobra de tubos planos é, sem dúvida, inteligente, conectado e cada vez mais autônomo.
