Como a máquina retrátil de tubos redondos martelados pode otimizar os fluxos de trabalho de processamento de tubos para a produção de tubos com múltiplas especificações?

1. Lógica de trabalho central por trás do equipamento de redução de diâmetro de tubo tipo martelo

A redução do diâmetro do tubo de metal é um processo de conformação a frio que comprime a parede externa de tubos redondos para obter uma redução uniforme do diâmetro externo do tubo, e o modo de formação de martelo depende de impacto mecânico cíclico contínuo para completar a moldagem gradual das extremidades do tubo. Ao contrário da formação por extrusão hidráulica única, que aplica pressão estática em todo o segmento do tubo, o equipamento do tipo martelo utiliza cabeças de martelo alternativas para aplicar força de impacto periódica na superfície do tubo, dispersando a pressão de formação uniformemente na parede do tubo e evitando deformação local, rachaduras ou defeitos de enrugamento que ocorrem frequentemente no processamento de extrusão estática.

O sistema interno de transmissão de energia converte a força de rotação do motor principal em movimento de impacto alternativo de alta frequência do conjunto do martelo. Cada ação de impacto aplica uma pequena deformação na extremidade do tubo e centenas de ciclos de impacto contínuos se acumulam para atingir o tamanho de contração de diâmetro necessário. Essa baixa tensão de deformação de ponto único protege efetivamente a estrutura interna dos grãos metálicos dos tubos redondos de parede fina, mantendo a distribuição uniforme da espessura da parede após a conformação, o que é crítico para tubos acabados que exigem controle rígido de tolerância dimensional.

Para oficinas de produção que lidam com pedidos de pequenos lotes com troca frequente de especificações de tubos, essa lógica de formação por impacto traz vantagens operacionais exclusivas. As máquinas de encolhimento hidráulico estático requerem um longo tempo de retenção de pressão para completar a conformação, enquanto a conformação por impacto de martelo completa todo o procedimento de encolhimento em segundos após a fixação do tubo. O modo de impacto cíclico contínuo também reduz a necessidade de pré-aquecimento de equipamentos auxiliares para a maioria dos tubos metálicos convencionais, simplificando o layout das instalações de suporte da estação de processamento e reduzindo a ocupação de espaço extra na área de produção.

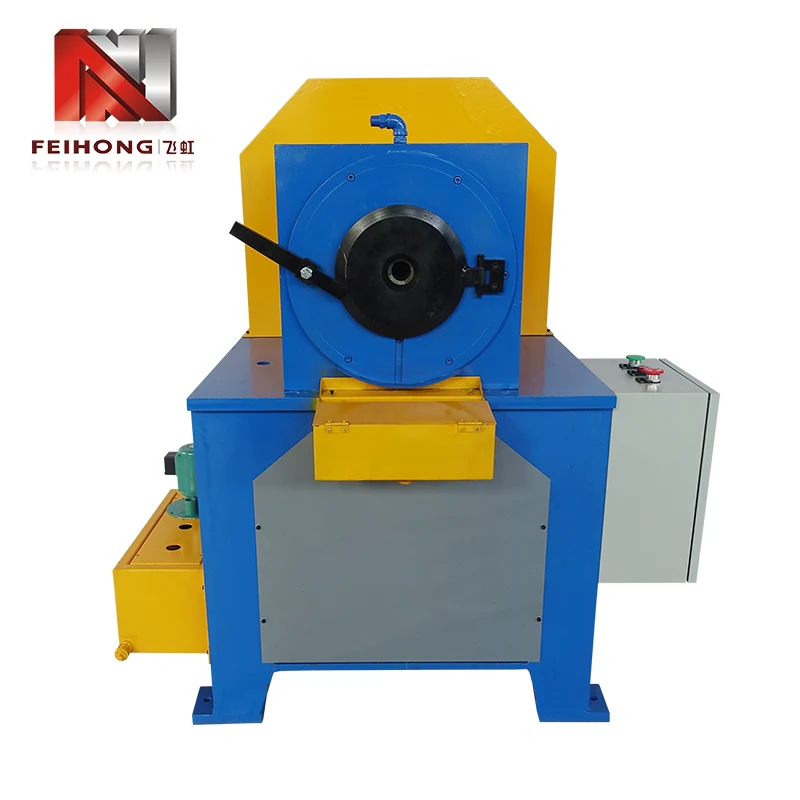

2. Composição completa da estrutura interna do equipamento de encolhimento de tubo de martelo

2.1 Conjunto de acionamento de energia principal

O módulo de potência central adota um motor integrado de 7,5KW combinado com conjuntos de engrenagens de transmissão estáveis, transferindo energia para a unidade de execução do martelo sem perda intermediária de energia. O motor é fixado dentro do gabinete do equipamento selado com almofadas de isolamento à prova de poeira e vibração, que suprimem a vibração mecânica gerada durante a operação do martelo de alta frequência e reduzem a interferência de ruído nas estações de processamento vizinhas. A estrutura selada do gabinete também evita que detritos metálicos e lubrificante de resfriamento entrem no enrolamento do motor, prolongando o tempo de funcionamento contínuo da unidade de potência em condições de produção de longos turnos.

O conjunto de engrenagens de transmissão usa materiais de liga resistentes ao desgaste com controle de folga de engrenagem de precisão, evitando saltos de engrenagem e atenuação de saída de potência após milhares de horas de trabalho. Um componente integrado de proteção contra sobrecarga corta automaticamente a fonte de alimentação quando a posição de fixação do tubo se desvia ou objetos duros estranhos entram na área de formação, evitando danos irreversíveis à cabeça do martelo e à estrutura de transmissão.

2.2 Unidade de Execução de Formação de Impacto de Martelo

O grupo de cabeça de martelo é o componente formador de núcleo em contato com a parede externa do tubo, composto por múltiplas peças de martelo de liga simétrica distribuídas em torno do eixo de fixação do tubo. Durante a operação, as peças do martelo giram em torno do eixo central de posicionamento do tubo enquanto alternam para fora e para dentro, criando uma força de impacto radial contínua na superfície do tubo. Cada peça do martelo é equipada com luvas de contato substituíveis e resistentes ao desgaste, que podem ser desmontadas e substituídas de forma independente, sem remover todo o conjunto do martelo, diminuindo a dificuldade de manutenção diária.

O mandril de posicionamento central do tubo adota um design de fixação autocentrante, ajustando automaticamente a tensão de fixação de acordo com a espessura da parede do tubo para evitar arranhões na superfície dos tubos de metal polido. O curso móvel axial do mandril cobre toda a faixa de comprimento de contração suportada pela máquina, fixando tubos de 150 mm a 6.000 mm de forma constante, sem deslocamento axial durante os ciclos de formação de impacto.

2.3 Módulo de travamento e posicionamento rápido do molde

Os moldes determinam o tamanho final do diâmetro externo das extremidades dos tubos encolhidos, e a estrutura de fixação do molde do equipamento de encolhimento do martelo adota acessórios de travamento de liberação rápida em vez da fixação tradicional por parafusos. A base de posicionamento possui escalas de calibração de tamanho padronizadas, permitindo que os operadores alinhem as posições de instalação do molde com precisão, sem medições repetidas após a substituição. Todo o processo de desmontagem e instalação do molde necessita apenas da simples rotação manual das alças de travamento, eliminando ferramentas auxiliares de desmontagem, como chaves inglesas e chaves de fenda.

3. Faixa de parâmetros de desempenho padrão para processamento de tubos com múltiplas especificações

A série de equipamentos abrange três modelos padrão classificados pela faixa máxima de processamento, unificando a configuração de potência central e expandindo a adaptabilidade a diferentes intervalos de diâmetro de tubo. A faixa completa de parâmetros abrange desde tubos finos de precisão até tubos de aquecimento industriais grossos, cobrindo totalmente os tipos de tubos convencionais usados ​​em indústrias de hardware, equipamentos de aquecimento e fabricação de instrumentos de precisão. A tabela a seguir classifica os indicadores de capacidade de processamento unificado compartilhados por toda a série de equipamentos:

A configuração de potência unificada de 7,5KW garante uma saída de força de impacto consistente, independentemente do processamento de microtubos com no mínimo 2 mm ou tubos de parede com no máximo 40 mm de espessura. Para tubos ultralongos próximos a 6.000 mm, o equipamento pode cooperar com estruturas auxiliares externas de suporte de tubos para manter a colocação horizontal dos tubos, evitando a deformação por flexão do tubo causada pelo peso próprio durante operações de conformação de comprimentos longos. A tensão de fixação ajustável do mandril de posicionamento também adapta tubos de cobre de parede fina, tubos de aço médio e tubos grossos de aço inoxidável sem danos por indentação na superfície após a formação.

4. Mecanismo de substituição rápida de molde reduz o tempo de inatividade de equipamentos nas linhas de produção

A substituição frequente de moldes é um fator importante que causa estagnação da linha de produção para fabricantes que recebem pedidos mistos de pequenos lotes com múltiplas especificações. As máquinas tradicionais de encolhimento de tubos adotam moldes de travamento de parafusos multigrupo, exigindo que os operadores gastem 30 minutos ou mais desmontando, calibrando e fixando os moldes ao trocar os tamanhos dos tubos, e a desmontagem repetida também leva facilmente ao deslizamento da rosca e ao desvio de posicionamento das bases do molde, afetando a consistência dimensional do tubo acabado.

A estrutura de substituição rápida do molde embutida no equipamento de encolhimento de tubos tipo martelo redesenha toda a lógica de travamento do molde, removendo todos os componentes fixos do parafuso e adotando alças de travamento rápido de compressão de mola. O fluxo de operação segue uma sequência simples de três etapas, sem trabalhos complicados de calibração:

• Solte a alavanca de travamento lateral para levantar a placa de cobertura de posicionamento do molde superior
• Retire o molde de formação antigo e coloque o molde de novo tamanho na ranhura de posicionamento padronizada
• Pressione a placa de cobertura e trave a alça para finalizar o posicionamento e fixação do molde completamente

Todo o processo de operação pode ser concluído em 10 minutos por um único operador sem ferramentas auxiliares, reduzindo diretamente o tempo de inatividade para substituição do molde em mais de dois terços em comparação com equipamentos tradicionais fixados por parafusos. A ranhura de posicionamento padronizada elimina etapas de calibração manual e as marcas de escala integradas na base do molde garantem que cada novo molde seja instalado na mesma posição horizontal e vertical, de modo que a tolerância dimensional dos tubos encolhidos não flutue após cada substituição do molde.

Para oficinas de produção com troca diária de especificações mais de cinco vezes, esse mecanismo de substituição rápida melhora muito as horas efetivas de trabalho do equipamento em cada turno. Os operadores não precisam mais reservar longos períodos de espera para ajuste do molde, e o ritmo de processamento contínuo da linha de produção pode ser mantido de forma constante, aumentando efetivamente o número total de tubos acabados processados ​​por dia de trabalho sem aumentar a mão de obra ou estender os turnos de trabalho.

5. Principais tipos de tubos de aplicação adequados para tecnologia de formação por encolhimento e martelamento

A característica de formação de impacto do processamento de encolhimento por martelo produz uma força de deformação dispersa suave, de modo que se adapta a uma ampla gama de produtos de tubos com diferentes espessuras de parede e materiais metálicos. Várias categorias de tubos convencionais usadas em indústrias de fabricação de precisão podem completar a formação de redução de diâmetro neste equipamento sem procedimentos adicionais de pré-tratamento a frio ou a quente, incluindo quatro tipos de tubos centrais, conforme listado abaixo:

5.1 Tubos com ponta de gongo para componentes decorativos de hardware

Os tubos com ponta de gongo exigem encolhimento suave e uniforme nas extremidades do tubo único, sem arranhões na superfície, e os tubos com ponta de gongo de liga de alumínio e latão de parede fina são propensos a rachar sob pressão de extrusão hidráulica estática. O modo cíclico de impacto de baixa tensão da formação com martelo mantém a superfície do tubo intacta enquanto completa a redução do diâmetro, mantendo o acabamento de polimento dos tubos decorativos sem procedimentos secundários de polimento da superfície após a formação.

5.2 Tubos de instrumentos de precisão de cabeça única e dupla

Os tubos de cabeça simples e dupla para instrumentos de precisão têm requisitos rigorosos de coaxialidade das extremidades encolhidas, e a pressão estática inconsistente causará deformação deslocada de duas extremidades dos tubos de duas cabeças. O grupo de cabeça de martelo de distribuição simétrica aplica força de impacto radial uniforme em torno do eixo central do tubo, garantindo que a seção de contração mantenha coaxialidade perfeita com o corpo original do tubo, atendendo ao padrão de tolerância de montagem de instrumentos de detecção de precisão e equipamentos de teste.

5.3 Tubos de aquecimento de câmara quente para equipamentos de moldagem

Os tubos de aquecimento de câmara quente pertencem a tubos de aço inoxidável de parede de espessura média, que precisam de formação de encolhimento estável para caber na cavidade de instalação interna de moldes de plástico. A potência de impacto estável de 7,5KW pode comprimir paredes espessas de tubos de aço inoxidável uniformemente, evitando o afinamento local da parede do tubo causado pela força de extrusão irregular. Os tubos de aquecimento formados mantêm uma espessura de parede consistente ao redor da seção de contração, garantindo um desempenho uniforme de condução de calor após serem instalados dentro dos corredores do molde.

5.4 Tubos redondos de pequenos lotes com múltiplas especificações personalizadas

Muitas fábricas de processamento de metal recebem pedidos dispersos de pequenos lotes com dezenas de tamanhos de tubos diferentes todas as semanas. O rápido desempenho de substituição de molde do equipamento de encolhimento de martelo permite a troca rápida entre diferentes especificações de tubos, tornando desnecessária a configuração de várias máquinas de encolhimento de tubos separadas para pedidos de tamanhos diferentes. Os fabricantes de processamento de pequeno e médio porte podem contar com um único equipamento para concluir todas as tarefas de processamento de redução de diâmetro interno de produtos de tubo redondo na faixa de processamento de 2 mm a 40 mm.

6. Comparação entre estrutura de encolhimento de martelo e equipamento de encolhimento de tubo hidráulico

Duas tecnologias convencionais de formação por encolhimento de tubos dominam os atuais mercados de processamento de tubos metálicos: formação por extrusão estática hidráulica e formação por impacto cíclico por martelo. Cada estrutura possui cenários de produção aplicáveis ​​correspondentes, e a seleção de equipamentos adequados de acordo com o tamanho do lote, material do tubo e frequência de comutação de especificação pode evitar desempenho incompatível do equipamento, limitando a eficiência da produção. As principais diferenças na lógica de operação e nos cenários de aplicação são classificadas claramente na seguinte análise comparativa:

6.1 Diferença do modo de aplicação da força de formação

As máquinas de retração hidráulica aplicam pressão estática única em toda a seção de retração, completando a formação em um único ciclo de retenção de pressão. O valor da pressão instantânea é alto, adequado para tubos de aço carbono de parede espessa com alta dureza, mas fácil de produzir rugas superficiais e irregularidades na espessura da parede em tubos finos de metal macio. O equipamento de encolhimento de martelo acumula pequenas deformações através de centenas de ciclos de impacto de baixa intensidade, distribuindo a tensão de formação uniformemente na parede do tubo, o que é mais amigável para tubos decorativos de cobre, alumínio e polidos de parede fina com rigorosos requisitos de qualidade de superfície.

6.2 Espaço na Linha de Produção e Demanda de Equipamentos Auxiliares

As máquinas de encolhimento de tubos hidráulicos precisam de estações de óleo hidráulico combinadas, sistemas de circulação de resfriamento de óleo e componentes auxiliares reguladores de pressão, ocupando espaço extra ao lado do corpo principal da máquina. Equipamentos do tipo martelo integram todos os componentes de potência e execução dentro de um gabinete vedado, sem sistemas de suporte hidráulico independentes, reduzindo a ocupação total do piso em quase quarenta por cento. Para oficinas de produção compactas com espaço limitado para colocação de equipamentos, o equipamento de encolhimento de martelo tem vantagens óbvias de layout.

6.3 Lacuna de eficiência de comutação de especificações

A maioria das máquinas de encolhimento hidráulico utilizam grupos de moldes fixos travados por vários parafusos, com tempo de substituição de molde superior a 30 minutos em média. A estrutura de molde de liberação rápida do equipamento de encolhimento de martelo controla todo o tempo de substituição em 10 minutos, o que traz vantagens óbvias de eficiência para fábricas com troca frequente de especificações e pedidos de pequenos lotes. Para linhas de produção em massa com tamanho fixo de tubo único, o equipamento hidráulico com maior pressão de formação única pode ter maior velocidade de processamento de peça única, mas o equipamento de martelo ganha eficiência abrangente em ambientes de produção flexíveis com especificações mistas.

7. Padronização de operação para prolongar a vida útil dos moldes de conformação

Os moldes são os principais componentes consumíveis dos equipamentos de processamento de encolhimento de tubos, e as etapas padronizadas de operação diária podem efetivamente reduzir o desgaste anormal, arranhões e deformação das superfícies internas do molde, prolongando o ciclo utilizável de cada conjunto de moldes e reduzindo os custos de substituição de componentes a longo prazo para oficinas de processamento. Um conjunto completo de normas operacionais padronizadas abrange três links principais antes, durante e depois da operação do equipamento:

• Inspeção pré-operação do molde: Limpe a superfície interna de formação dos moldes com um pano macio e limpo para remover pó metálico e lubrificante residual; verifique se há pequenos buracos e arranhões na parede interna do molde, substitua os moldes desgastados antes do processamento se houver danos na superfície
• Pré-tratamento do tubo em operação: Aplique uma fina camada de lubrificante especial para formação de metal uniformemente nas extremidades do tubo antes da fixação, reduza o atrito entre a parede externa do tubo e a superfície interna do molde durante a formação por impacto para evitar abrasão da superfície do molde
• Manutenção pós-operação do molde: Após o término do turno de produção diário, desmonte os moldes e mergulhe-os em líquido de limpeza antiferrugem, seque completamente ao ar e armazene em caixas de armazenamento anti-poeira seladas para evitar oxidação da superfície da liga do molde

A operação inadequada, como o processamento de tubos brutos não lubrificados ou a mistura de detritos de metal duro na cavidade do molde, causará marcas de arranhões irreversíveis na superfície de formação do molde. Assim que aparecerem arranhões na parede interna do molde, as extremidades encolhidas do tubo apresentarão defeitos de indentação linear correspondentes, que não podem ser eliminados pelo polimento pós-processamento. A implementação rigorosa de etapas de manutenção padronizadas pode estender o ciclo de serviço de cada grupo de moldes em mais de cinquenta por cento, reduzindo a frequência de aquisição de moldes e o tempo de inatividade do equipamento causado pela substituição do molde.

Além das regras de manutenção diária, os ciclos regulares de inspeção de equipamentos também precisam incluir a calibração da folga da cabeça do martelo. Uma folga excessiva entre a cabeça do martelo e o molde levará a um tamanho instável de formação do tubo, enquanto uma folga muito pequena acelera o desgaste mútuo dos componentes do martelo e do molde. O ajuste semanal da folga do conjunto do martelo de acordo com as horas de operação do equipamento mantém a folga correspondente dentro dos valores padrão calibrados de fábrica, equilibrando a precisão dimensional do produto acabado e a velocidade de desgaste do molde.

8. Esquemas comuns de correspondência de layout de produção para equipamentos de encolhimento de tubos

Diferentes layouts de linha de produção de fábrica determinam o modo de posicionamento e as instalações de suporte auxiliares exigidas pelo equipamento de encolhimento de tubos. Três esquemas de layout maduros são amplamente adotados pelos fabricantes de processamento de tubos metálicos de acordo com o tamanho do espaço da oficina e a sequência do fluxo de processamento, cada esquema correspondendo a diferentes modos de operação de produção:

8.1 Layout de processamento independente de estação única

Este layout se aplica a oficinas de processamento de pequena escala com processamento de pedidos independentes e dispersos, colocando uma máquina retrátil de martelo como uma estação de processamento independente separada dos equipamentos de corte, polimento e rosqueamento. A estação independente reserva espaço de operação circundante para carga e descarga manual de tubos longos com comprimento de 6.000 mm, e racks móveis de armazenamento de material podem ser colocados ao lado da máquina para armazenar tubos brutos e produtos acabados separadamente. O layout independente não precisa se conectar com equipamentos de processamento dianteiro e traseiro através de linhas de transporte, com baixo custo de transformação para pequenas oficinas de processamento recém-construídas.

8.2 Layout Conectado de Linha de Montagem Linear

Fabricantes de médio porte com fluxo de processamento ordenado contínuo adotam layout de linha de montagem linear, colocando o equipamento de encolhimento entre a estação de corte de tubos e a estação de acabamento superficial. As estruturas de transporte de rolos de curta distância são combinadas em ambos os lados do corpo da máquina para transferir automaticamente os tubos brutos cortados para o mandril de fixação e enviar os tubos encolhidos formados para procedimentos de polimento subsequentes. O layout linear integrado reduz a frequência de manuseio manual de tubos semiacabados, diminuindo a intensidade do trabalho e evitando arranhões de colisão na superfície durante a transferência manual.

8.3 Layout de produção flexível paralelo multimáquina

Grandes fábricas de processamento que recebem pedidos mistos em grandes quantidades configuram múltiplas máquinas de encolhimento de martelo em layout paralelo, com área compartilhada de armazenamento de matéria-prima e área unificada de classificação de produtos acabados no meio dos grupos de equipamentos. Cada máquina pode processar independentemente diferentes especificações de tubos sem interferir nos equipamentos adjacentes, e os operadores podem assumir o comando de duas a três máquinas simultaneamente devido à simples lógica de operação automática de fixação e conformação do equipamento de encolhimento de martelo. O layout paralelo melhora muito a capacidade geral de entrega de pedidos durante os períodos de pico de produção, sem expandir significativamente a área útil da oficina.

9. Perguntas técnicas frequentes sobre processamento de encolhimento de martelo tubular

10. Acesse soluções de processamento personalizadas para formação de tubos de precisão

Cada fábrica de processamento de tubos de metal tem demandas de produção exclusivas com base nos tipos de produtos, tamanhos de lotes de pedidos e condições de layout da oficina, de modo que equipamentos de série padronizados podem ser combinados com componentes auxiliares personalizados para atender aos requisitos de processamento personalizados. As configurações auxiliares personalizáveis ​​​​incluem estruturas de suporte automático de tubo longo, mesas de rolos de alimentação automática, mangas internas de molde anti-riscos especiais e módulos de exibição de tamanho digital, que podem ser combinados livremente de acordo com as necessidades reais de produção sem modificar a estrutura de formação do martelo central da máquina.

Máquinas e elétrica Co. de Zhaoqing Feihong, Ltd.desenvolve e fabrica séries completas de equipamentos para encolhimento de tubos tipo martelo, otimizando o projeto estrutural e os parâmetros de processamento com base em anos de dados de testes de produção no local coletados de fábricas de processamento de tubos metálicos em vários setores. Cada modelo de equipamento passa por testes de envelhecimento contínuo antes da entrega, verificando a estabilidade do poder de formação de impacto, mecanismo de travamento do molde e desempenho de operação a longo prazo sob condições de processamento de especificações mistas.

Para fabricantes que buscam equipamentos formadores de tubos flexíveis adequados para produção de tubos em pequenos lotes com múltiplas especificações, avaliar o grau de correspondência entre os parâmetros de processamento da máquina e as linhas de produtos internas é o passo principal para selecionar o equipamento formador adequado. As principais vantagens da substituição rápida do molde, ampla faixa de processamento de diâmetro de tubo e estrutura compacta integrada tornam o equipamento de encolhimento de martelo uma escolha confiável para oficinas flexíveis de processamento de tubos de precisão.

O modo de formação por impacto disperso e de baixa tensão evita muitos defeitos de qualidade comuns no processamento de extrusão estática, reduzindo a taxa de rejeição de tubos encolhidos acabados e simplificando os procedimentos de polimento e correção pós-processamento. As equipes de produção podem se concentrar na formação contínua e estável de tubos sem ajustes frequentes de desligamento causados ​​pela troca de especificações, melhorando a suavidade de todo o fluxo de trabalho de processamento de tubos, desde o corte da matéria-prima até a entrega do produto acabado.

Para fábricas que atualizam regularmente as especificações de produtos de tubos e recebem pedidos mistos de pequenos lotes, a flexibilidade operacional abrangente trazida pela tecnologia de formação do tipo martelo cria vantagens de produção estáveis ​​a longo prazo que os equipamentos de encolhimento dedicados de especificação única não podem igualar. A faixa de parâmetros padronizados do equipamento da série cobre a maioria das principais demandas de formação de tubos redondos nos setores de hardware, equipamentos de aquecimento e fabricação de instrumentos de precisão, reduzindo a necessidade de implantar múltiplas máquinas formadoras separadas para lidar com diferentes tamanhos de diâmetros de tubos.

Depois de confirmar o material do tubo, a faixa de diâmetro do tubo e o comprimento de contração dos produtos de processamento interno, os gerentes de produção podem obter sugestões de configuração de equipamentos direcionadas e introdução detalhada de parâmetros técnicos para corresponder ao layout real da oficina e às demandas diárias de capacidade de produção. Acessórios estruturais auxiliares personalizados podem ser adicionados ao corpo da máquina padrão para realizar alimentação e descarga semiautomáticas, reduzindo ainda mais as etapas de operação manual durante turnos de processamento contínuos.

Os engenheiros técnicos de equipamentos podem organizar esquemas de layout direcionados e documentos de especificação de operação de acordo com o tamanho do local da fábrica e a sequência do fluxo de processamento, ajudando as equipes de produção a concluir o comissionamento estável do equipamento e o rápido treinamento de operação dos trabalhadores após a chegada do equipamento. A orientação técnica completa pós-entrega abrange padrões de manutenção de moldes, listas de verificação diária de inspeção de equipamentos e métodos comuns de ajuste de defeitos de formação, apoiando a operação estável a longo prazo de estações de processamento de encolhimento de tubos no local.
