Por que o alimentador de tubos é o facilitador inquestionável das linhas automatizadas de produção de tubos?

1. Definindo o alimentador de tubos e seu papel na fabricação moderna

OAlimentador de tubosé um equipamento especializado projetado para fornecer materiais tubulares de forma automática ou semiautomática - como tubos de cobre, tubos de ferro, tubos de alumínio e tubos de aço inoxidável - para máquinas de processamento downstream, incluindo máquinas de corte, prensas de conformação e equipamentos de soldagem. Basicamente, o alimentador de tubos serve como interface crítica entre o armazenamento de matéria-prima e o processo de produção, garantindo que os tubos sejam apresentados ao equipamento de processamento na orientação, espaçamento e taxa corretos para manter o fluxo de produção contínuo e eficiente.

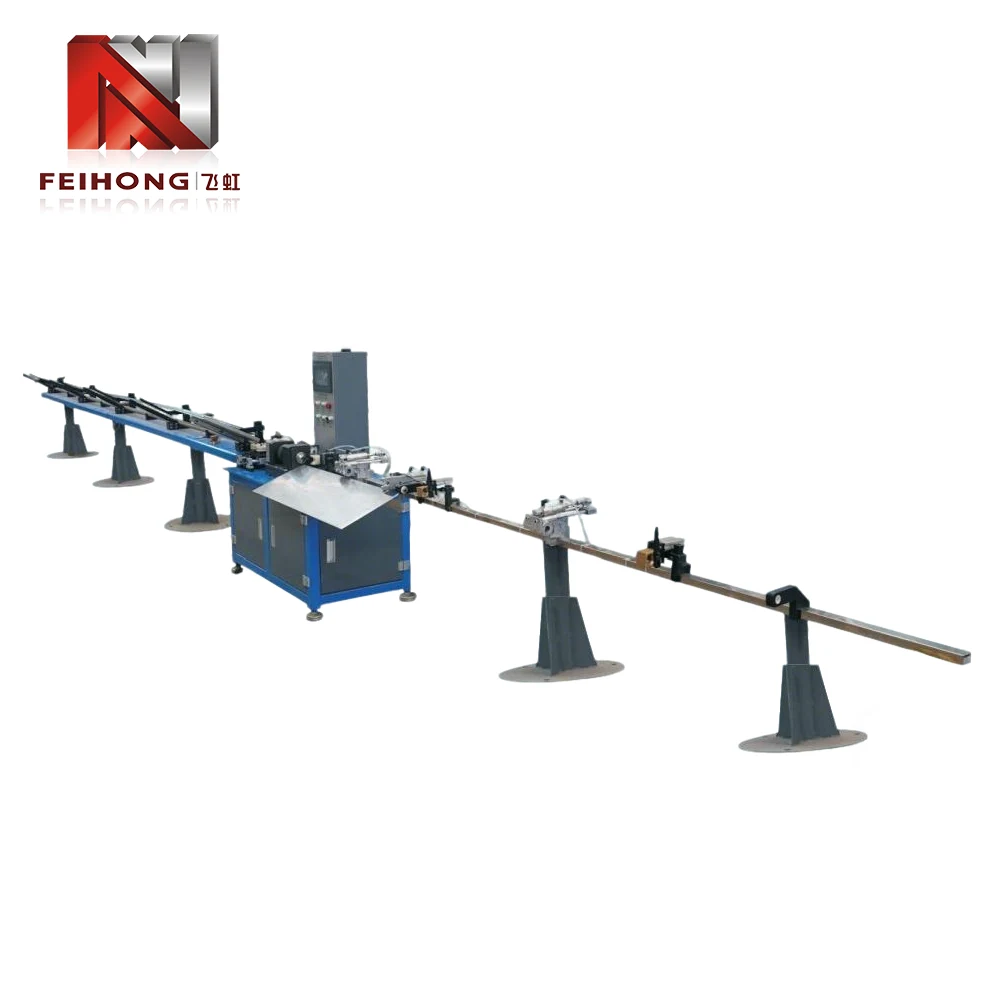

Um alimentador de tubos totalmente automático integrado a uma máquina de corte de alta velocidade em um ambiente de produção moderno.

Em ambientes de fabricação tradicionais, a alimentação de tubos era uma operação manual: os operadores pegavam tubos individuais, posicionavam-nos na máquina de corte ou processamento e removiam as peças acabadas. Essa abordagem não era apenas trabalhosa, mas também introduzia variabilidade significativa na velocidade e na qualidade da produção. O alimentador de tubos elimina essas ineficiências ao automatizar o processo de manuseio de materiais, permitindo uma alimentação consistente e repetível que suporta produção de alto volume com intervenção humana mínima.

A importância do alimentador de tubos vai além da simples economia de mão de obra. Na fabricação moderna, onde dominam a produção just-in-time e os princípios da manufatura enxuta, a capacidade de manter um fluxo constante e ininterrupto de material para o equipamento de processamento é essencial para alcançar o rendimento ideal. O alimentador de tubos consegue isso por meio de uma combinação de precisão mecânica, controle eletrônico e detecção inteligente, tornando-o uma pedra angular das linhas automatizadas de processamento de tubos em vários setores.

2. A evolução tecnológica dos equipamentos de alimentação de tubos

A jornada do manuseio manual de tubos até os sofisticados alimentadores de tubos de hoje reflete a trajetória mais ampla da automação industrial. A compreensão desta evolução fornece um contexto essencial para apreciar as capacidades dos modernos sistemas de alimentação de tubos.

2.1 A Era do Manuseio Manual de Tubos

Nos primórdios do processamento de tubos e tubulações, todo o manuseio de materiais era realizado manualmente. Os trabalhadores retiravam tubos individuais das prateleiras de armazenamento, transportavam-nos para máquinas de corte ou conformação e alimentavam-nos manualmente no equipamento de processamento. Esta abordagem foi inerentemente limitada por fatores humanos: fadiga, inconsistência e incapacidade de manter uma taxa de alimentação constante durante longos turnos. Além disso, o manuseio manual representava riscos de segurança significativos, especialmente quando se trabalhava com tubos pesados ​​ou com arestas vivas.

2.2 A introdução de sistemas mecanizados de alimentação

Os primeiros sistemas de alimentação mecanizados surgiram em meados do século XX, normalmente utilizando transportadores de rolos simples ou mecanismos acionados por corrente para mover tubos ao longo de uma linha de produção. Esses primeiros sistemas reduziam algum esforço manual, mas ainda exigiam a intervenção do operador para carregamento e posicionamento. Eles não tinham controle preciso sobre o comprimento e o tempo de alimentação, limitando sua eficácia em aplicações de alta precisão.

2.3 A ascensão dos alimentadores de tubos controlados por computador

Com o advento dos controladores lógicos programáveis ​​(CLPs) e da tecnologia de servomotores nas décadas de 1980 e 1990, os alimentadores de tubos passaram por uma transformação dramática. Os sistemas controlados por computador poderiam regular com precisão o comprimento, a velocidade e a aceleração da alimentação, permitindo a colocação consistente de tubos para operações de corte ou conformação. A integração de interfaces homem-máquina (IHMs) permitiu que os operadores definissem parâmetros e monitorassem facilmente o desempenho, reduzindo o tempo de configuração e melhorando a eficácia geral do equipamento.

2.4 O Alimentador de Tubos Moderno: Inteligência e Conectividade

Os alimentadores de tubos atuais são dispositivos altamente sofisticados que incorporam sensores, registro de dados e protocolos de comunicação para integração com sistemas de automação de toda a fábrica. Os alimentadores de tubos modernos podem ajustar-se automaticamente às variações no diâmetro do tubo, na espessura da parede e na composição do material, garantindo um desempenho de alimentação ideal sob condições variáveis. Eles também apresentam recursos de manutenção preditiva, alertando os operadores sobre possíveis problemas antes que causem tempo de inatividade.

Esta evolução estabeleceu o alimentador de tubos como um facilitador crítico da fabricação avançada, permitindo que as empresas alcancem taxas de produção mais altas, melhor qualidade e maior flexibilidade na resposta às demandas dos clientes.

3. Componentes principais e princípios operacionais

Compreender a arquitetura interna de um alimentador de tubos é essencial para selecionar o equipamento certo para uma determinada aplicação e para manutenção e solução de problemas eficazes. Embora os projetos variem entre os fabricantes, a maioria dos alimentadores de tubos compartilha um conjunto comum de componentes principais.

3.1 Mecanismo de Carregamento

O mecanismo de carregamento é responsável por receber os tubos brutos de uma estante ou esteira de armazenamento e apresentá-los ao sistema de alimentação. Dependendo do projeto, o carregamento pode ser manual, semiautomático ou totalmente automático. Os sistemas de carregamento automático geralmente usam um dispositivo de elevação que levanta um feixe de tubos e permite que eles rolem individualmente em uma pista de alimentação.

3.2 Sistema de Acionamento de Alimentação

O sistema de acionamento de alimentação move o tubo para frente até a estação de processamento. Isso normalmente envolve um conjunto de rolos motorizados ou um arranjo de rolos de pressão acionados por um servo motor. O servo motor fornece controle preciso sobre a velocidade e comprimento de alimentação, permitindo que o alimentador de tubos acomode diâmetros de tubos variados e requisitos de processamento.

3.3 Componentes de Orientação e Alinhamento

Para garantir que o tubo entre corretamente na máquina de processamento, o alimentador de tubos incorpora rolos guia, placas de alinhamento lateral e dispositivos de endireitamento. Esses componentes evitam distorções, dobras ou desalinhamentos que podem levar a defeitos de processamento.

3.4 Sistema de Controle

Os alimentadores de tubos modernos são equipados com um controlador lógico programável (PLC) e uma tela sensível ao toque HMI de fácil utilização. O sistema de controle gerencia parâmetros de alimentação, monitora sensores e se comunica com equipamentos upstream e downstream. Muitos sistemas também incluem recursos de monitoramento remoto para gerenciamento centralizado da produção.

3.5 Sensores e Dispositivos de Feedback

Uma variedade de sensores – incluindo interruptores de proximidade, sensores fotoelétricos e codificadores – fornecem feedback em tempo real sobre a posição do tubo, comprimento de alimentação e status do sistema. Esse feedback permite o controle em circuito fechado, garantindo precisão de alimentação consistente e detecção precoce de anomalias.

Juntos, esses componentes formam um sistema robusto que pode lidar com uma ampla variedade de tamanhos e materiais de tubos, mantendo altos níveis de precisão e confiabilidade.

4. Alimentadores de tubos totalmente automáticos vs. semiautomáticos

Os alimentadores de tubos são amplamente categorizados em dois tipos: totalmente automáticos e semiautomáticos. A escolha entre essas configurações depende do volume de produção, da disponibilidade de mão de obra e de considerações orçamentárias.

4.1 Alimentadores de tubos totalmente automáticos

Alimentadores de tubos totalmente automáticos requerem intervenção mínima do operador. Eles apresentam carregamento automático de um magazine ou pacote, alimentação contínua de tubos individuais e ejeção automática de peças acabadas. Esses sistemas são ideais para ambientes de produção de alto volume onde consistência e velocidade são fundamentais. O papel do operador limita-se a monitorar o sistema, ajustar parâmetros via IHM e reabastecer o suprimento de matéria-prima.

Alimentadores avançados totalmente automáticos também podem ser integrados a equipamentos posteriores, como máquinas de chanfrar, unidades de rosqueamento e estações de soldagem, criando uma célula de produção totalmente automatizada.

4.2 Alimentadores de tubos semiautomáticos

Os alimentadores de tubos semiautomáticos exigem que um operador carregue cada tubo manualmente no mecanismo de alimentação. O alimentador então assume o posicionamento preciso e o avanço do tubo até a estação de processamento. Este tipo de alimentador é adequado para produção de baixo volume ou para aplicações onde os tubos vêm em comprimentos ou tamanhos variados que são difíceis de automatizar. Os alimentadores semiautomáticos são normalmente mais acessíveis e mais fáceis de manter do que as unidades totalmente automáticas.

4.3 Comparação de Capacidades

A tabela a seguir resume as principais diferenças entre os dois tipos:

Ambos os tipos têm o seu lugar na produção moderna, e a decisão muitas vezes depende de uma análise cuidadosa dos requisitos de produção e do retorno da eficiência operacional.

5. Compatibilidade de materiais e escopo de aplicação

OAlimentador de tubosfoi projetado para lidar com uma ampla gama de materiais tubulares, tornando-o versátil em vários setores.

5.1 Tipos de Materiais

Alimentadores de tubos são comumente usados ​​com:

• Tubos de cobre:Usado em sistemas HVAC, encanamento e refrigeração
• Tubos de aço (carbono, inoxidável, galvanizado):Usado em construção, sistemas de escapamento automotivo e aplicações estruturais
• Tubos de alumínio:Usado na indústria aeroespacial, trocadores de calor automotivos e estruturas leves
• Tubos plásticos e compostos:Usado em processamento químico e telecomunicações
• Tubos de liga:Usado em aplicações de alta temperatura e alta pressão

O alimentador de tubos deve ser equipado com componentes de fixação e orientação adequados para acomodar o acabamento superficial, a dureza e o peso do material específico que está sendo processado.

5.2 Faixas de Diâmetro e Comprimento do Tubo

Os alimentadores de tubos modernos estão disponíveis em vários tamanhos, com capacidades que vão desde tubos de pequeno diâmetro (6 mm) até tubos de grande diâmetro (até 150 mm ou mais). O comprimento de alimentação também é ajustável, com alguns sistemas capazes de alimentar comprimentos superiores a 10 metros.

5.3 Principais indústrias de aplicação

A versatilidade dos alimentadores de tubos torna-os essenciais nos seguintes setores:

• Automotivo:Produção de tubos de escape, linhas de freio, linhas de combustível e tubos estruturais
• HVAC e Refrigeração:Fabricação de trocadores de calor, serpentinas de condensador e linhas de refrigerante
• Construção e Infraestrutura:Fabricação de andaimes, corrimãos e suportes estruturais
• Aeroespacial:Produção de tubos hidráulicos, linhas de combustível e componentes estruturais
• Energia Renovável:Fabricação de estruturas de painéis solares, peças estruturais de turbinas eólicas e tubulações geotérmicas

Cada setor impõe demandas específicas ao alimentador de tubos, como operação em alta velocidade para linhas automotivas ou extrema precisão para aplicações aeroespaciais. O design modular dos alimentadores de tubos modernos permite que eles sejam personalizados para essas diversas necessidades.

6. Integração com Sistemas de Corte e Conformação

Um alimentador de tubos raramente opera isoladamente; normalmente faz parte de uma linha de produção que inclui equipamentos de corte, conformação, chanframento ou soldagem. A integração adequada é crucial para alcançar um fluxo contínuo de materiais e maximizar a produtividade geral.

6.1 Sincronização com Máquinas de Corte

Em uma linha de corte típica, o alimentador de tubos avança o tubo até um comprimento predeterminado e depois faz uma pausa enquanto uma máquina de corte – geralmente uma serra circular de alta velocidade ou um cortador a laser – executa o corte. O alimentador então avança o próximo segmento. Esta operação síncrona requer comunicação precisa entre o controlador do alimentador e o sistema de controle da máquina de corte, muitas vezes através de uma interface fieldbus como Profinet ou EtherCAT.

6.2 Coordenação com Equipamentos de Conformação e Acabamento Final

Para aplicações que exigem curvatura, alargamento ou rosqueamento de tubos, o alimentador de tubos deve entregar o tubo à estação de formação na orientação correta e no momento certo. Sistemas avançados incorporam posicionamento servo-controlado que pode girar o tubo em um ângulo específico antes de entrar na matriz de formação, permitindo operações complexas em várias etapas.

6.3 Integração com Empilhadores e Transportadores

Após o processamento, os tubos acabados são normalmente removidos por um empilhador ou sistema transportador. O sistema de controle do alimentador de tubos pode ser coordenado com esses dispositivos a jusante para garantir uma transferência suave e evitar gargalos.

6.4 Papel da Interface Homem-Máquina (HMI)

A IHM serve como ponto central para configuração e monitoramento de todo o sistema integrado. Os operadores podem inserir comprimentos de corte, velocidades de alimentação e outros parâmetros desejados, e a IHM exibe status em tempo real, alarmes e contagens de produção. As IHMs modernas geralmente incluem interfaces de tela sensível ao toque e gráficos intuitivos, simplificando a operação e reduzindo a curva de aprendizado para novos operadores.

7. Manutenção, Confiabilidade e Considerações Operacionais

Para garantir uma longa vida útil e um desempenho consistente, a manutenção regular do alimentador de tubos é essencial. As seguintes práticas são recomendadas:

7.1 Cronograma de Manutenção Preventiva

Um programa estruturado de manutenção preventiva deve incluir:

• Verificações diárias:Inspecione a condição do rolo, verifique se há ruído ou vibração incomum e verifique as leituras da IHM
• Manutenção semanal:Lubrifique as peças móveis, limpe os sensores e verifique o alinhamento dos componentes de orientação
• Inspeções mensais:Verifique a tensão da correia ou da corrente, teste as funções de parada de emergência e revise o histórico de alarmes
• Manutenção trimestral:Realize inspeção aprofundada de servomotores, caixas de engrenagens e conexões do sistema de controle
• Revisão anual:Substitua peças de desgaste, como rolos, rolamentos e correias de transmissão, e recalibre os dispositivos de feedback

7.2 Problemas comuns e solução de problemas

Alguns problemas operacionais típicos incluem:

• Comprimento de alimentação inconsistente:Frequentemente causado por desalinhamento do codificador, deslizamento dos rolos ou componentes de acionamento desgastados
• Marcas na superfície do tubo:Resultante de rolos-guia sujos ou danificados
• Desalinhamento do tubo que entra na máquina de processamento:Geralmente devido a guias desgastadas ou ajuste inadequado
• Erros de comunicação entre o alimentador e a máquina de corte:Normalmente resolvido verificando cabos e parâmetros do programa PLC

7.3 Recursos de segurança

Os alimentadores de tubos modernos são equipados com vários recursos de segurança, incluindo cortinas de luz, botões de parada de emergência e intertravamentos de segurança que impedem a operação quando as proteções estão abertas. O treinamento adequado sobre esses sistemas de segurança é essencial para todos os operadores.

7.4 Maximizando o tempo de atividade e a confiabilidade

Para maximizar a confiabilidade, os fabricantes recomendam o uso de peças de reposição originais, mantendo um estoque de peças sobressalentes essenciais e um ambiente de trabalho limpo. Além disso, as atualizações de software fornecidas pelo fabricante do equipamento podem melhorar o desempenho e adicionar novas funcionalidades.
