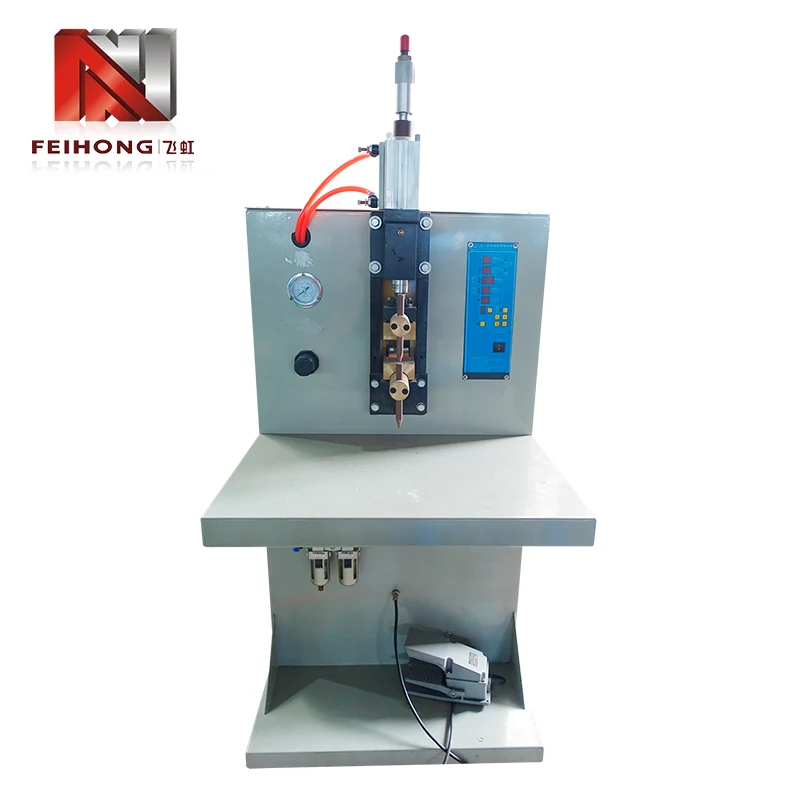

Soldador por pontos para postes de chumbo de soldagem e terminal

O soldador por pontos da Feihong® para postes de chumbo de soldagem e terminais é projetado especificamente para fabricantes de tubos de aquecimento elétrico que exigem consistência absoluta de junta entre barras de chumbo (ou postes de chumbo) e terminais. Como fornecedor de linhas completas de produção de tubos de aquecimento, a Feihong® integra este soldador com estações de enchimento, vedação e teste de tubos. A máquina aceita alimentação trifásica de 380 V, trifásica de 220 V ou monofásica de 220 V, com potência nominal de 2 KVA e tensão de capacitor continuamente ajustável de 0 a 435 V. Seu sistema pneumático de força de eletrodo, combinado com a rápida descarga do capacitor, fornece um pulso de curta duração que cria uma solda de estado sólido com zona mínima afetada pelo calor – preservando a resistência mecânica do terminal de chumbo e garantindo uma resistência de contato elétrico abaixo de 100 µΩ. Com um rendimento comprovado de 30.000 uniões por turno de 8 horas, este soldador atende às demandas de volume da produção de tubos de aquecimento em grande escala, enquanto sua repetibilidade reduz o retrabalho e as falhas em campo.

O papel crítico das soldas de chumbo no desempenho do aquecedor

Em um tubo de aquecimento, a conexão entre o fio de resistência interno e o terminal externo é a interface mais propensa a falhas. Uma junta de alta resistência gera calor local, acelera a oxidação e eventualmente abre o circuito. Este soldador aborda esses modos de falha através de três opções de projeto específicas.

• 1. Precisão energética:a configuração de tensão do capacitor (0‑435 V) permite o ajuste fino para diferentes combinações de materiais – por exemplo, o fio de níquel-cromo para terminais de cobre requer menos energia do que o fio inoxidável para cobre.
• 2. Estabilidade da força do eletrodo:o sistema pneumático mantém uma pressão de fixação constante (±2%), independentemente das flutuações do ar comprimido, garantindo uma resistência de contato consistente antes da descarga.
• 3. Controle de duração do pulso:o tempo de descarga fixo (≈8ms) é otimizado para peças de seção fina, evitando a fusão e alcançando a fusão total.

Esses recursos se traduzem diretamente em menores taxas de rejeição e maior vida útil do aquecedor, que são as principais prioridades dos fabricantes de tubos de aquecimento.

Configuração e manutenção de eletrodos para soldagem de terminais

O soldador por pontos para soldagem de postes de chumbo e terminal geralmente é feito de latão ou cobre estanhado, que possui propriedades térmicas diferentes dos postes de chumbo. O design e a manutenção adequados do eletrodo são essenciais para obter soldas consistentes, sem aderência ou indentação excessiva. As práticas a seguir são recomendadas pelos engenheiros de aplicação da Feihong®.

• 1. Seleção do material do eletrodo:para terminais à base de cobre, o cobre reforçado por dispersão (por exemplo, Cu-Al₂O₃) oferece o melhor equilíbrio entre condutividade e resistência à deformação; para terminais de aço, é preferível o tungstênio-cobre.
• 2. Geometria da ponta:um raio pequeno (R2‑R3) no eletrodo superior concentra a corrente para uma pepita uniforme, enquanto o eletrodo inferior deve ser plano ou ligeiramente abaulado para suportar o pino do eletrodo sem dobrar.
• 3. Limpeza e curativo:o acúmulo de óxido na ponta aumenta a resistência de contato e causa respingos. Um curativo leve a cada 500-800 soldas com uma lima fina ou um dressador de eletrodo restaura a forma e remove contaminantes.
• 4. Água de resfriamento (opcional):para ciclos contínuos de alto trabalho, porta-eletrodos resfriados a água estão disponíveis para evitar superaquecimento e reduzir o desgaste da ponta.

A adoção dessas diretrizes ajuda a manter a qualidade da solda durante longos ciclos de produção e prolonga a vida útil do eletrodo, reduzindo custos com consumíveis e tempo de inatividade.

Ajuste de parâmetros para diferentes pares de materiais

A versatilidade deste soldador vem da tensão ajustável do capacitor e da pressão pneumática. No entanto, encontrar a combinação ideal para um par de materiais específico requer testes sistemáticos. A tabela abaixo fornece pontos de partida com base em materiais comuns de tubos de aquecimento.

Material de postagem principal	Material Terminal	Tensão do capacitor (V)	Força do eletrodo (kN)
Liga de Ni‑Cr (ø2,5 mm)	Latão (t = 0,8 mm)	280-320	1.8-2.2
Aço inoxidável (ø3,0mm)	Cobre (t = 1,0 mm)	340-380	2,0-2,5
Aço revestido de cobre (ø2,0 mm)	Cobre estanhado	220-260	1,5-1,8
Inconel (ø2,8 mm)	Aço niquelado	300-350	2.2-2.6

Estes valores são sugestões iniciais; as configurações finais devem ser validadas verificando o diâmetro da pepita de solda (alvo 1,2-1,5× diâmetro do fio) e a resistência do teste de tração. Feihong® fornece otimização de parâmetros no local como parte de nosso serviço de comissionamento.

Ganhos de produtividade e exemplo de caso real

Mudar de um soldador por pontos CA convencional para esta máquina de descarga de capacitor geralmente produz melhorias imediatas em velocidade e qualidade. Uma fábrica de tubos de aquecimento de tamanho médio em Guangdong substituiu três unidades antigas por duas máquinas FH‑149A e alcançou os seguintes resultados num período de seis meses.

• 1. Aumento da produtividade:cada máquina produz consistentemente 30.000 soldas por turno, correspondendo à produção anterior de 1,5 máquinas, liberando assim espaço.
• 2. Redução de sucata:a taxa de rejeição para soldagem de chumbo caiu de 1,8% para 0,2%, economizando aproximadamente 120.000 tubos acabados anualmente.
• 3. Economia de energia:o princípio da descarga do capacitor consome 40% menos energia por solda em comparação com as antigas unidades CA, reduzindo as contas de eletricidade em mais de US$ 2.000 por ano.
• 4. Aceitação do operador:os controles simples do mostrador de voltagem e do manômetro reduziram o tempo de treinamento de dois dias para quatro horas.

Esses benefícios tangíveis demonstram que o investimento em um soldador especializado tem retorno rápido, ao mesmo tempo que melhora a estabilidade geral da produção.

Testes de fábrica e certificações de qualidade

Cada máquina que sai da fábrica da Feihong® passa por um protocolo de teste abrangente que simula condições reais de produção. Nossas seis oficinas dedicadas (usinagem, montagem elétrica, enrolamento de transformadores, formação de capacitores, pintura e montagem final) nos permitem controlar a qualidade desde as matérias-primas até o produto acabado.

• 1. Teste de banco de capacitores:cada capacitor é medido quanto a ESR e capacitância; o banco montado é submetido a 500 ciclos de carga-descarga em tensão máxima para verificar a estabilidade.
• 2. Teste do circuito pneumático:o curso e a pressão do cilindro são verificados quanto à linearidade e repetibilidade usando um manômetro calibrado.
• 3. Teste de desempenho de soldagem:um conjunto de cupons de teste padrão (fio de Ni-Cr com terminal de cobre) é soldado; o diâmetro da pepita e a resistência à tração são registrados e devem atender às especificações internas.
• 4. Segurança elétrica:a resistência de isolamento, a rigidez dielétrica e a continuidade do aterramento são testadas de acordo com a IEC 60204-1.

Cada soldador por pontos para postes de soldagem e terminal vem com um certificado de teste e uma garantia de 12 meses cobrindo todas as peças sem desgaste. Também mantemos um estoque local de peças de reposição para substituição rápida.

Perguntas frequentes sobre soldagem de terminais

P: Como evito que os terminais dos terminais descoloram após a soldagem?
R: A descoloração é causada pela oxidação causada pelo calor excessivo. Reduza a tensão do capacitor em etapas de 10 volts até que a solda ainda esteja forte, mas o terminal mantenha sua cor original. Além disso, certifique-se de que a força do eletrodo seja suficiente para manter um bom contato – força baixa pode causar arco e superaquecimento.

P: Este soldador consegue lidar com postes de chumbo com solda ou revestimento pré-aplicado?
R: Sim, mas pode ser necessário ajustar a tensão um pouco mais baixa (em 10-15%) porque o revestimento pode diminuir a resistência de contato. É aconselhável limpar o revestimento da área de soldagem, se possível, ou realizar um teste para determinar os parâmetros ideais.

P: Com que frequência devo substituir o banco de capacitores?
R: Com uso normal (30.000 soldas/turno, turno único), os capacitores eletrolíticos têm uma vida útil projetada de aproximadamente 5 a 7 anos ou 1 milhão de ciclos de carga. Recomendamos uma verificação anual de capacitância; se o valor cair mais de 15%, recomenda-se a substituição.

P: Qual é a quantidade mínima de pedido para esta máquina?
R: Não há MOQ para o modelo padrão. Vendemos unidades individuais, bem como pacotes de linha de produção. Entre em contato com nossa equipe de vendas para saber prazos de entrega e preços.
