Por que o Flat Pipe Bender está redefinindo a dobra de precisão na fabricação moderna?

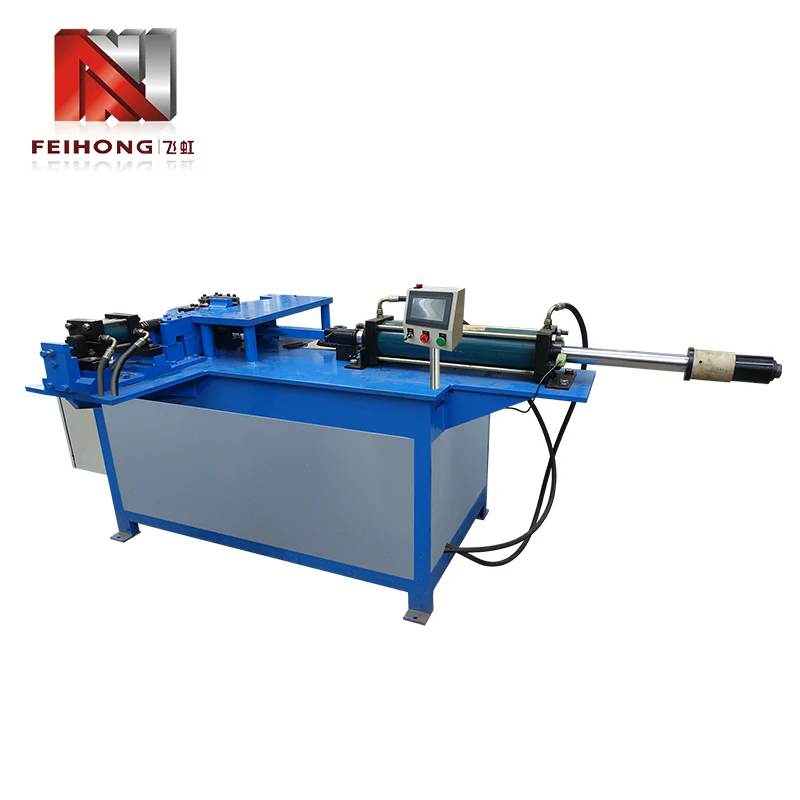

ODobrador de tubo planoé uma máquina especializada projetada para dobrar tubos ou tubos de perfil plano - isto é, tubos cuja seção transversal é retangular, elíptica ou achatada em vez de estritamente redonda - em formas angulares precisas com mínima deformação, enrugamento ou colapso.

Parâmetros do produto

Abaixo está uma tabela de especificações típica para um dobrador de tubo plano de alto desempenho – os valores reais variam de acordo com o modelo e o fabricante:

Esses parâmetros fornecem uma compreensão básica do que o Flat Pipe Bender é capaz, o que verificar ao selecionar um e servem como base para explicar por que ele é importante.

Por que o Flat Pipe Bender é cada vez mais importante

Por que isso é importante em aplicações de fabricação

• Perfis planos (em vez de tubos redondos) são comuns em estruturas estruturais, metalurgia decorativa, dutos HVAC, gabinetes e móveis. A necessidade de dobrá-los com precisão, sem distorção, impulsiona a demanda.

• Os dobradores de tubos redondos tradicionais muitas vezes enfrentam problemas com perfis planos: o risco de colapso, enrugamento, torção ou perda de seção é maior. Por exemplo, a orientação padrão para curvatura de tubos explica que é necessário suporte interno (mandril) ou ferramentas especializadas para manter a integridade da seção.

• Com dobras repetíveis e de alta precisão, o Flat Pipe Bender reduz o desperdício, aumenta o rendimento e melhora a estética do produto final e o desempenho estrutural.

• Em ambientes modernos de fabricação enxuta/flexível, a capacidade de trocar rapidamente de ferramentas e dobrar diferentes tamanhos de planos (mesmo com dobras complexas) oferece vantagem competitiva.

• As tendências em direção a materiais mais leves (alumínio, aço de paredes finas) em móveis, instalações automotivas e arquitetônicas tornam a dobra precisa de perfis planos ainda mais crítica.

Por que as vantagens são importantes

• Precisão e repetibilidade: Ao dobrar tubos de perfil plano, a máquina deve manter a integridade da parede e o ângulo correto, o que os métodos tradicionais nem sempre proporcionam.

• Deformação reduzida: Como as ferramentas são projetadas para perfis planos, o risco de colapso da seção transversal, achatamento ou estiramento excessivo da parede externa é minimizado.

• Versatilidade: Uma máquina que suporta múltiplas matrizes para diferentes tamanhos e perfis significa menos máquinas, menor custo e troca mais rápida.

• Economia: Menos desperdícios, menos retrabalho, menos tempo de inatividade para troca de ferramentas — tudo isso reduz o custo total por peça dobrada.

• À prova de futuro: À medida que a complexidade do projeto aumenta (móveis curvos, estruturas arquitetônicas, dutos personalizados de HVAC), as máquinas com recursos avançados de dobra de perfis planos terão mais uso.

Por que a tendência futura é favorável

• A mudança em direção à fabricação personalizada e em pequenos lotes (em vez da produção em massa) significa que as máquinas devem ser flexíveis, precisas e rápidas de configurar – qualidades que o Flat Pipe Bender oferece.

• Integrações com controles CNC, servoacionamentos, sensores avançados e capacidade da Indústria 4.0 estão chegando às máquinas de dobra de perfis planos, permitindo produção, monitoramento e automação mais inteligentes.

• As pressões de sustentabilidade (materiais leves, menos junções/soldas) aumentam a demanda por máquinas que possam dobrar de maneira limpa, sem enfraquecer o material ou criar distorções.

• À medida que as indústrias de construção, móveis e metalurgia arquitetônica adotam cada vez mais tubulações/tubos de perfil plano e trabalhos em metal visualmente expostos, a demanda por curvas limpas e precisas (sem marcas de ferramentas visíveis ou distorção) aumenta.

Como funciona o Flat Pipe Bender e como selecionar, operar e manter um

Como funciona

• O tubo de perfil plano é fixado em uma matriz ou conjunto de ferramentas construído para sua seção transversal específica.

• A máquina usa uma matriz de conformação, um bloco de fixação, uma matriz alisadora (em alguns projetos) e uma sapata de pressão (ou rolo) para dobrar em torno de um raio da linha central enquanto mantém o formato da seção (semelhante à dobra de tubo, mas adaptado para perfil plano).

• A máquina controla o ângulo de curvatura, o raio, o engate da ferramenta e pode compensar o retorno elástico dependendo do material.

• Matrizes especializadas de perfil plano evitam que a parede externa se estique excessivamente e que a parede interna desmorone ou enrugue – as ferramentas podem incluir suportes ou mandris ajustáveis, se necessário.

• Após a dobra, o perfil pode receber acabamento (rebarbação, endireitamento de pontas), mas o valor crítico é que a dobra seja precisa, limpa e estruturalmente sólida.

Como selecionar a máquina certa

Ao escolher um dobrador de tubo plano, considere os seguintes critérios:

• Faixa de tamanho de perfil: Certifique-se de que a máquina suporta os maiores e menores perfis planos que você irá dobrar (em largura e espessura).

• Raio mínimo: Confirme se a máquina pode dobrar até o raio mínimo exigido sem danificar o perfil (lembre-se de que um raio menor em perfis planos aumenta o risco de colapso).

• Capacidade de ângulo e repetibilidade: Verifique a faixa de ângulo e a tolerância de repetibilidade (por exemplo, ±0,5° ou mais estreita).

• Troca de ferramentas: Com que rapidez e facilidade você pode trocar ferramentas/matrizes para lidar com perfis diferentes? Isso afeta o rendimento.

• Compatibilidade de materiais: Verifique se a máquina está classificada para os tipos de materiais que você usa (aço, alumínio, inoxidável, cobre) e espessura da parede.

• Mecanismo de acionamento e controle: O servo acionamento elétrico oferece alta precisão; a hidráulica pode oferecer força para perfis mais grossos; O controle CNC permite armazenar programas de dobra para trabalhos repetidos.

• Suporte e manutenção: Selecione um fabricante com bom serviço global, disponibilidade de peças de reposição e treinamento.

• Pegada e flexibilidade futura: A máquina deve caber no seu espaço físico e permitir atualizações futuras (por exemplo, automação, monitoramento de sensores).

Como operá-lo e mantê-lo para obter melhores resultados

• Antes de dobrar, inspecione as ferramentas/matrizes quanto a desgaste, alinhamento e compatibilidade com o perfil específico. Ferramentas gastas aumentam o risco de distorção.

• Prenda o perfil plano adequadamente na matriz para evitar movimento durante a dobra. A fixação incorreta é uma causa comum de distorção e dobras imprecisas.

• Selecione o programa correto de raio e ângulo, levando em consideração o retorno elástico, o tipo de material, a espessura da parede e a geometria do perfil.

• Monitore o processo de dobra em busca de sinais de achatamento, rugas ou colapso — especialmente ao dobrar raios estreitos em perfis planos. Os componentes da máquina (braçadeira, matriz alisadora, suporte) devem evitar esses defeitos.

• Após a dobra, verifique o produto em relação às tolerâncias dimensionais: ângulo, raio, integridade da seção, sem dobras ou dobras visíveis.

• Manutenção preventiva: Inspecione regularmente o sistema hidráulico/servo, a lubrificação das peças móveis, o alinhamento das ferramentas, a condição da matriz e os dispositivos de segurança.

• Substitua as ferramentas quando desgastadas: como a dobra do perfil plano coloca grande tensão nas ferramentas, a substituição antecipada evita desperdícios e tempo de inatividade.

• Treinamento e segurança: Certifique-se de que os operadores entendam o processo de dobra do perfil plano, possíveis armadilhas (como colapso interno ou afinamento da parede externa) e operação segura da máquina.

• Manutenção de registros: Para trabalhos repetidos, salve programas de dobra, configurações de ferramentas e dados de materiais – isso ajuda a manter a consistência ao longo do tempo e reduz erros de configuração.

Perguntas comuns dos clientes (FAQ)

P: Qual é o raio de curvatura mínimo para tubos de perfil plano usando esta máquina?
R: O raio mínimo de curvatura depende do material e da espessura, mas uma boa regra prática é manter um raio da linha central de pelo menos três vezes a altura total (espessura) do perfil plano para evitar colapso ou enrugamento.
P: As máquinas dobradeiras de tubos redondos padrão podem dobrar perfis planos sem ferramentas especiais?
R: Embora alguns dobradores de tubos redondos possam tentar lidar com perfis achatados, eles normalmente não possuem as ferramentas especializadas e o suporte necessário para perfis planos e podem resultar em baixa integridade da seção (rugas, colapso, espessura irregular da parede). Para obter melhores resultados, use uma máquina projetada especificamente para dobrar perfis planos.

Tendências futuras, posicionamento da marca e conclusão

Tendências futuras na dobra de tubos de perfil plano

• Automação e ferramentas inteligentes: As máquinas integrarão cada vez mais sensores para monitorar a força de flexão, o desgaste da ferramenta, a deformação do perfil e fornecer feedback em tempo real – e se conectarão aos sistemas da Indústria 4.0 para análise, manutenção preditiva e rastreabilidade de peças.

• Fabricação flexível: À medida que a produção muda para lotes menores, estruturas arquitetônicas personalizáveis, móveis sob medida e designs que mudam rapidamente, dobradeiras de perfil plano com troca rápida de ferramentas, programas armazenados e integração CNC se tornarão mais valiosos.

• Materiais leves e formas complexas: Com o aumento do alumínio, aço de paredes finas e ligas exóticas, as máquinas de dobra de perfis planos precisarão de controle e ferramentas aprimorados para manter a integridade enquanto dobram raios mais estreitos ou perfis mais complexos.

• Sustentabilidade e redução de resíduos: A dobra de precisão reduz o desperdício e o uso de energia; máquinas otimizadas para perfis planos contribuem para práticas de fabricação sustentáveis.

• Serviços globais e atualizações modulares: À medida que os usuários adotam essas máquinas em todo o mundo, os fabricantes que oferecem atualizações modulares (servo para CNC para automação) e redes de serviços globais se destacarão.

A marcaFeihongestá pronta para oferecer máquinas curvadoras de tubos planos de alta qualidade que atendem às especificações acima e aos critérios de proteção futura. Para qualquer dúvida sobre seleção de modelos, ferramentas ou soluções personalizadas, sinta-se à vontade paraContate-nose nossos especialistas em produtos irão ajudá-lo imediatamente.
